上图为客户特殊定做的三个轴承片，用于CBX系列导轨，主要是客户垂直使用的时候用于安装固定。安装孔位大小和电机链接片的大小是一直的。
上图为时代超群CBX-ZC系列线性滚珠丝杠直线导轨滑台水平载重30kg，垂直载重10kg,定位精度0.03MM，上图CBX1204-100-ZC,有效行程100mm，丝杠规格为1204滚珠丝杠，即12mm直径，4mm导程，此系列有效行程可做到1500mm，可做成1605、1610规格的滚珠丝杠可配42/57步进电机、60闭环步进电机，40/60伺服电机等。
此类型导轨多加了一个轴承片，这样的话运行效果更稳定，丝杆如果大于五百行程或者使用速度比较高的情况下，都建议加此轴承片。 42系列闭环步进电机套装配CBX系列线性导轨，在高负载和高速情况下，表现依旧出色，不会出现失步或定位错误。

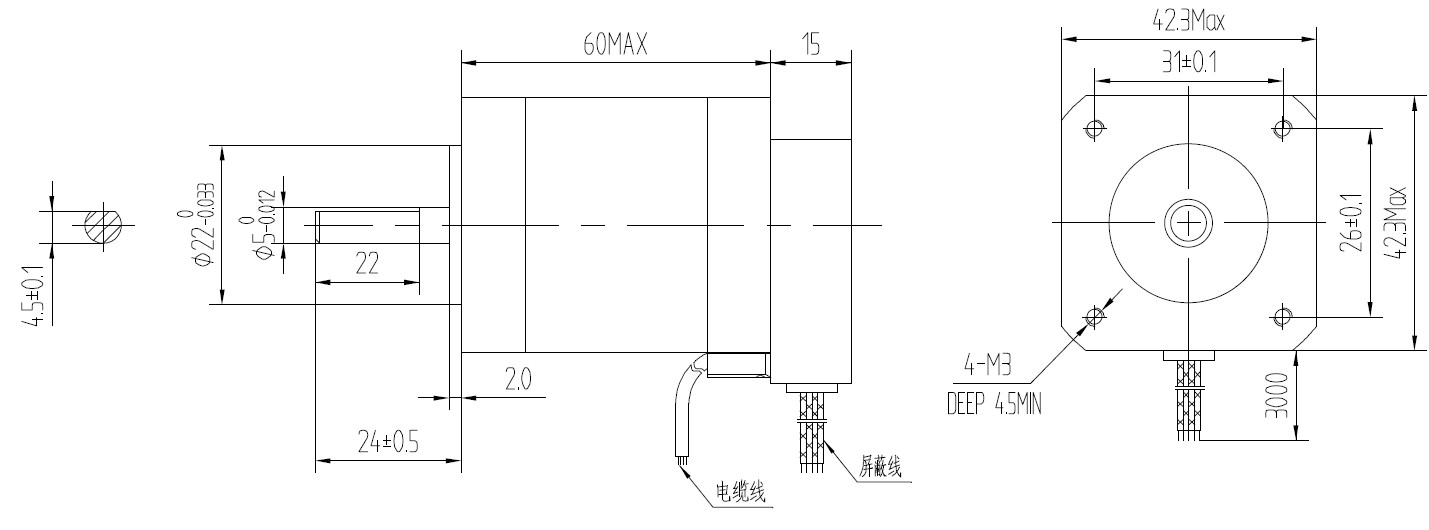

42EBP79ALC-TF0闭环步进电机，电机扭矩0.38NM，电流1.2A,配套1000线编码器，高速响应好，力矩大，广泛应用于雕刻机,需要高速高力矩的场合。转矩输出较之普通步进电机和驱动器而言，HBS57在长时间内可保持高转矩输出，在****负载情况下，步进电机持续运转而不会出现失步现象。区别于传统开环步进驱动器，让步进电机实现了在****负载下，仍可以保持高转矩输出。
1：低发热（静止时，电流几乎为零，无发热） 2：平滑（基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术，对困扰传统步进电机的低频共振有很好的抵制作用）
3：高速响应（先进的伺服控制技术提供了大力矩输出，使得系统具有极高动态响应，步进伺服速度可到600-2000RPM） 4：适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备
联系方式：QQ:467102884 电话：18710050116（刘女士）
