上图为客户选定的一款直流无刷电机57BL02，电机采用节能环保领域的骄子-钕铁磁硼钢，保证设备的良好性能，电压24V；功率34W；额定转速3000转,额定扭矩0.11NM。具体参数如下：

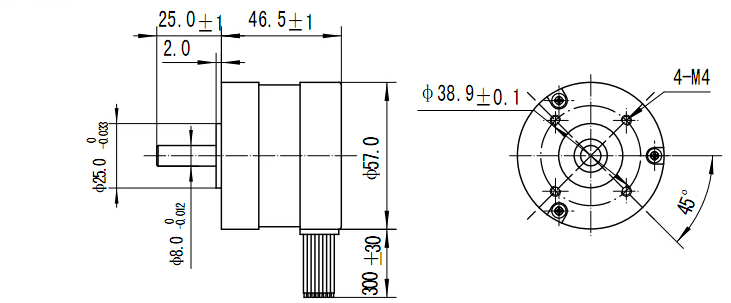

产品尺寸图如下：

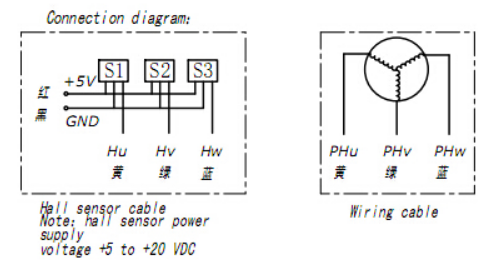

线序图如下：

那么如何给这款电机搭配适当的驱动器呢？

34W/24V=1.4A,选配的驱动电压要在电机电压范围内，电流要大于峰值电流，如果不知道峰值电流，通常为计算电流的1.5~2倍，2*1.4A=2.8A，那么选择一款24V 5A左右的控制器即可。

我公司新推出AQMD3605BLS 直流有感无刷电机驱动器功能特点：

1.支持电压 9V~36V；最大输出电流 7A，额定输出电流 5A

2.支持占空比调速(调压)、转矩控制(稳流)、速度闭环控制(稳速)、位置闭环控制(角度、距离控制)多种调速方式

3.支持电位器、模拟信号、逻辑电平、开关量、PWM、频率、脉冲、RS485 多种输入信号

4.支持模拟信号电压范围配置与逻辑电平电压配置，模拟信号支持0~3.3V电压范围，

5.逻辑电平可支持 0/3.3/5/12/24V 等电压；支持模拟信号线性度调整与逻辑电平阈值配置

6.支持 RS485 多机通讯，支持 MODBUS-RTU 通讯协议，方便多种控制器(如 PLC)通讯控制，支持通讯中断停机保护

7.支持加减速缓冲时间与加减速加速度控制，可在指定行程内自动加减速并精确定位

8.电机电流 PID 调节控制，电流控制精度 0.1A，最大启动/负载电流、制动(刹车)电流可分别配置；支持电机过载和堵转限流，防止过流损坏电机

9.支持电机相序学习、霍尔错误保护

10.支持电机正反转限位，可外接两个限位开关分别对正转和反转限位

11.支持电机转速测量，支持电机堵转检测/堵转限位停转

12.支持故障报警

13.18kHz 的 PWM 频率，电机调速无 PWM 嚣叫声

14.极小的 PWM 死区，仅 0.5us，PWM 有效范围 0.1%~****

15.信号接口过压保护，信号接口至高可承受 25V 电压

16.使用 ARM Cortex-M3@72MHz 处理器

联系方式：QQ:467102884  电话：18710050116（刘女士）
