支持共阴极接法的两相步进驱动器ZD-M42P如何和输出共阴极PLC接线(LP)
2019年6月5日

客户是西门子S1200,此款PLC是共阴极接法。客户需要搭配支持共阴极接法的驱动器才能正常工作,下面介绍一款体积小巧。可共阳和共阴接法的小型42步进电机驱动器

 IMG_3942 拷贝.jpgIMG_39444 拷贝.jpg


时代超群微型一体化设计步进器模块ZD-M42P,配套组装电机为42HBD48BJ4-TF0。电机相关参数为静力矩为0.52NM 、电流为1.8A 、步距角为1.8°,实物如上图所示。


产品特点

☆ 微型设计,安装便利,可与 57 步进电机一体化

☆ 散热铸铝封闭型外壳

☆ 停止运行时自动半流,无锁相噪声

☆ 并行接口高速光电隔离,兼容3.3-5V 和12-24V 逻辑电平

☆ 电流 2-4.5A 连续可调

☆ 1/2/4/8/16/32/64/128 细分可选


客户收到货接上线以后发现不转,交流以后发现客户是共阴极接法的PLC。那么就要按照如下方法操作才可以:

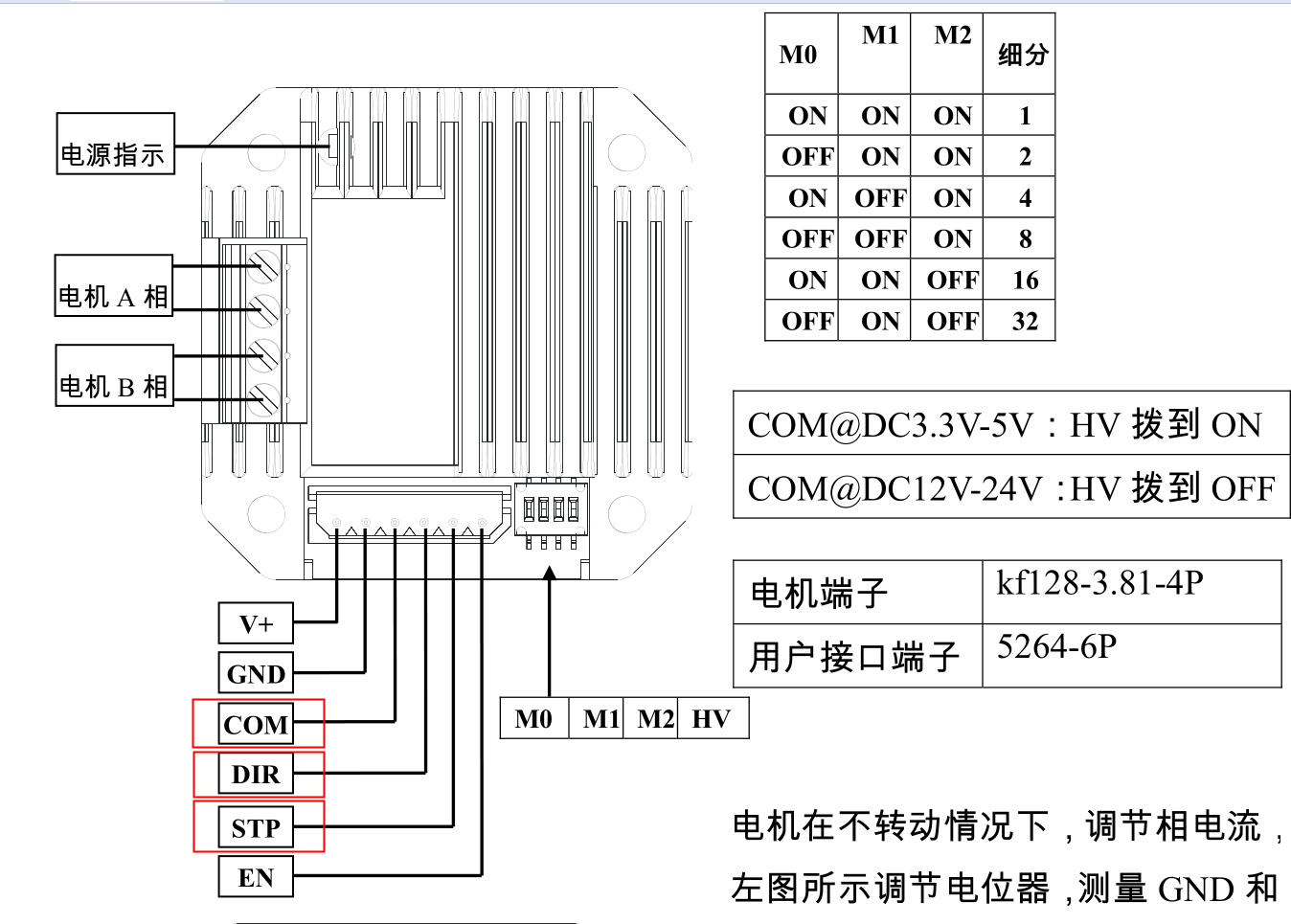

首先要把HV开关拨到off位置


如果客户是24V共阴极PLC的话

com接PLC的gnd

dir接PLC的方向,既0V是一个方向,24V是另外一个方向

stp接PLC的脉冲,既0V和24V频繁变化的口

如果是5V信号的共阴极控制器,需要在脉冲和方向上串电阻。


产品已广泛应用于数控电脑绣花、纺织印刷、包装机械、标记机、雕刻机、械、坐标测量仪器、XYZ三维工作台、机器人、医疗设备、陶瓷机械等行业中。
