1.5KW无刷电机搭配16速比行星减速机输出扭矩60NM(LP)
2019年6月28日


上图为客户定做时代超群110系列直流无刷电机110bl140-430,电机功率1.5KW,扭矩4.8NM,转速3000转,电压48V,具体参数见下表:


采用节能环保领域的骄子-烧结钕铁磁硼钢,保证设备的良好性能;使用环境-20℃—50℃;8极3相;绝缘等级B累。可用于抽油烟机、抽水机等家用器具,以及电控制器、发动机等汽车领域。应用范围非常广泛。

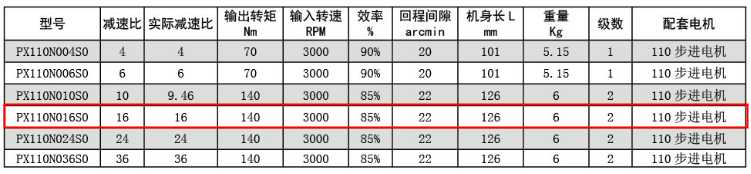

客户在扭矩不够的情况下,可以加装减速机来提升电机扭矩,PX系列的普通行星减速机,精度一般,输出效率80%,4.8NM.1.5KW直流无刷电机搭配16速比行星减速机输出扭矩是多少呢?

4.8NM*16速比*80%效率=61.44NM≤140NM的额定输出扭矩,那么最终输出的扭矩为60NM输出的转速为3000/16=187.5转每分钟



配套ZM-6545A驱动器采用美国高性能专用无刷直流电机驱动芯片,该控制器适合驱动中小型无刷直流电机。由于采用新型的PWM技术,使电机运行速度高, 振动小, 噪声低,运行平稳。


主要特点

◆直流电压20VDC-50VDC。

◆PWM频率不小于12KHZ。

◆输入信号与TTL兼容。

◆驱动电流达45A。

◆本驱动器具有二种功能,跳线场W短接,通电后运行有霍尔电机,跳线场W不短接,通电后运行无霍尔电机,即霍尔可以不用。

◆速度开环或闭环控制。出厂前一般设置为开环。用户可提出要求设置闭环最大速度。用户也可自己改变最大闭环速度。闭环速度的改变应由专业人员操作。

操作方法:断开电源,打开盒盖,找到1,3,5,9跳线场。如需要最大5000转闭环,5脚跳线场短接。又如需最大4000转闭环,则需1,3跳线场短接。计算方法:跳线场短接后累加乘以1000,即为最大闭环转速。控制DA端0V到5V,就可以控制闭环转速0到最大转速。

◆外型尺寸:180*104*62。

◆重量:0.915Kg。


联系方式:QQ:467102884  电话:18710050116(刘女士)
