ZM-6545A大电流低压48V直流无刷电机驱动器如何控制正反转和调速(LP)
2019年7月4日


ZM-6545A驱动器采用美国高性能专用无刷直流电机驱动芯片,该控制器适合驱动中小型无刷直流电机。由于采用新型的PWM技术,使电机运行速度高, 振动小, 噪声低,运行平稳。

主要特点

◆直流电压20VDC-50VDC。

◆PWM频率不小于12KHZ。

◆输入信号与TTL兼容。

◆驱动电流达45A。

◆本驱动器具有二种功能,跳线场W短接,通电后运行有霍尔电机,跳线场W不短接,通电后运行无霍尔电机,即霍尔可以不用。

◆速度开环或闭环控制。出厂前一般设置为开环。用户可提出要求设置闭环最大速度。用户也可自己改变最大闭环速度。闭环速度的改变应由专业人员操作。

操作方法:断开电源,打开盒盖,找到1,3,5,9跳线场。如需要最大5000转闭环,5脚跳线场短接。又如需最大4000转闭环,则需1,3跳线场短接。计算方法:跳线场短接后累加乘以1000,即为最大闭环转速。控制DA端0V到5V,就可以控制闭环转速0到最大转速。

下面介绍一下这款驱动器如何控制方向和速度

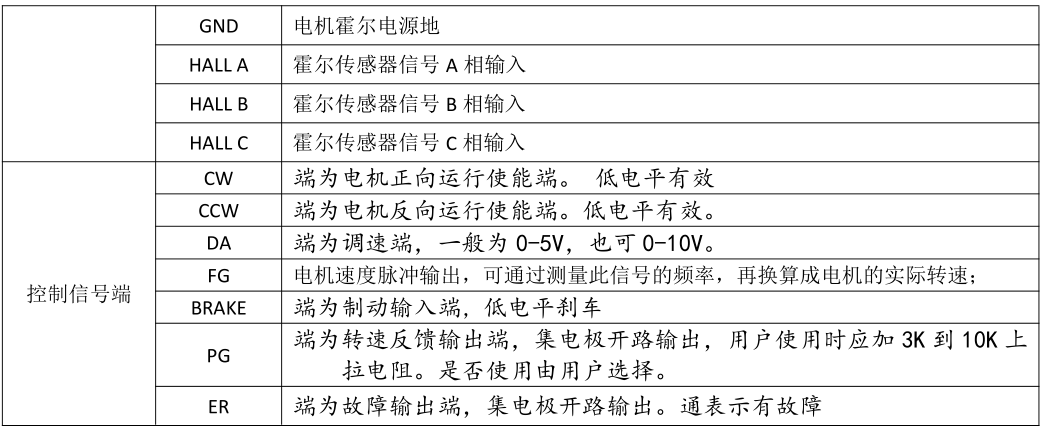

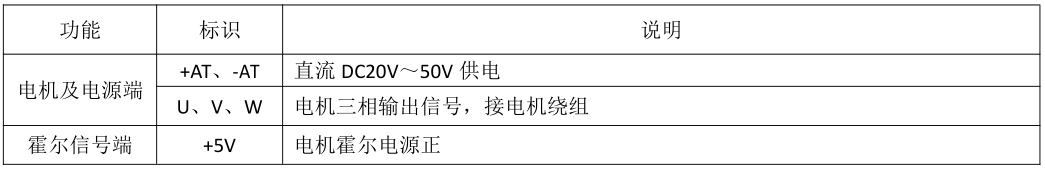

首先电机电压是多少,驱动器供电电压就是多少然后按照如下定义接好线。

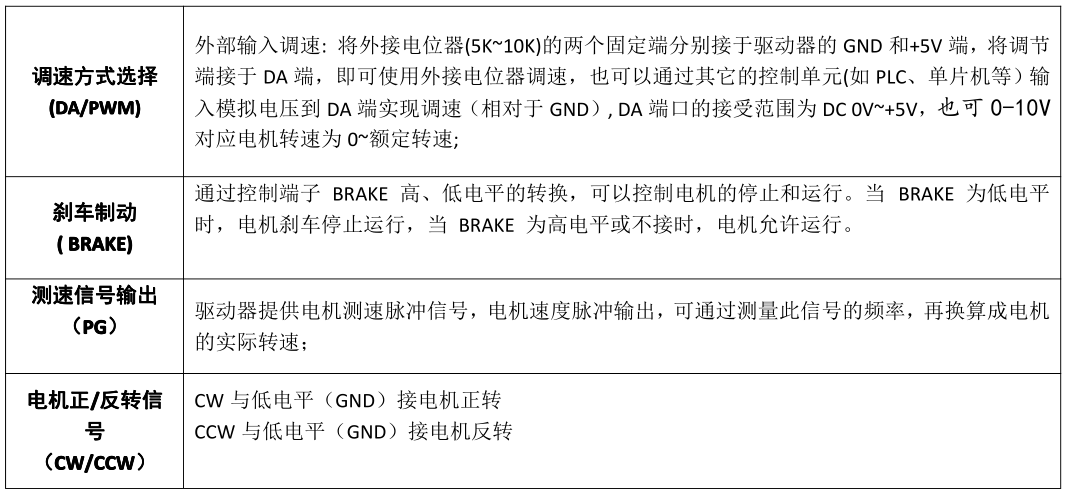

控制电机的方向和转速要利用控制信号端口,此时必须要接电位器,不接电位器,电机是不会转的,+5V和SPEED和GND可外接电位器调速,SPEED为信号电压端口,接好电位器,调方向的话用GND和CCW短接是一种方向,GND和CW短接是另外一种方向。



故障现象及排除:

CW 端或 CCW 端低电平启动,发光管由亮到按约一秒,驱动器运行,发光管长亮。

缺相:发光管二次闪亮一次长暗,检查霍尔信号。

堵转:发光管五次闪亮一次长暗。检查霍尔信号,检查负载有无卡死。电机线有无短路。

过流:发光管三次闪亮一次长暗。检查霍尔信号,检查负载有无卡死。电机线有无短路。

电压低:发光管七次闪亮一次长暗。检查电源电压。

启动后不转:发光管六次闪亮一次长暗。检查接线是否正确。

常见问题

1、初次使用该驱动器,如何能尽快上手?

正确接好电源线、电机线、霍尔线后,外接电位器缓慢加速,电机正确转动后,再依次测试使能、方向等功能。如对本产品不熟,初次使用应做好测试后,再安装到实际场合使用。

2、电源接反有何影响?

会立即烧毁驱动器。

3、上位控制信号电压最高是多少V?

调速信号最高电压为5V,超过此电压会导致驱动器烧毁。

4、驱动器长时间工作后外壳比较热,正常吗?

正常,在常温下,长时间工作外壳达到90度不会对性能有影响。

5、电源指示灯亮,但电机不转且抖动,是什么原因?

可能是相线与霍尔线有错误,请按照电机说明书正确接线后重新通电测试。

6、用此驱动器,能否将我的电机转速调到6000?

无刷电机的最高转速是由电机本身的参数决定的,驱动器能将电机转速控制在0至最高速。

7、我手上已经有电机,购买此驱动器后如何接线?

必须先确定手上的电机的相线和霍尔线定义后才能接线,如不确定,需向电机厂家询问。不正确的接线会导致驱动器损坏。

8、想在此驱动器上加些功能或做新产品开发,是否可以?

可以,请联系我公司。


联系方式:QQ:467102884  电话:18710050116(刘女士)
