高压直流无刷驱动器ZM-7206电源供电注意事项(LP)
2019年7月5日


示例选用的是一款带霍尔的无刷电机80BL130S55-3115TK9,电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能,电压310V,功率550W,额定转速1500,扭矩3.5NM,搭配的是ZM-7206数显驱动器。

ZM-7206是我公司自主研发的220V大功率驱动器,主要采用国际****电机专用数字处理器DSP 为核心配以高速度数字逻辑芯片高品质功率模块,组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器可提供:操作面板速度设定,外部模拟电压调速、外部电位器调速,脉宽调速等功能。采用高速核心控制部件控制,具有操作安全(控制部件和功率部件全隔离)、调速方式灵活多样、转速即时显示、保护功能齐全、功率部件提供硬件保护等特点。

下面介绍一下,如何领用这款驱动的内部和外部控制模式给电机调速,正反转,启停控制。

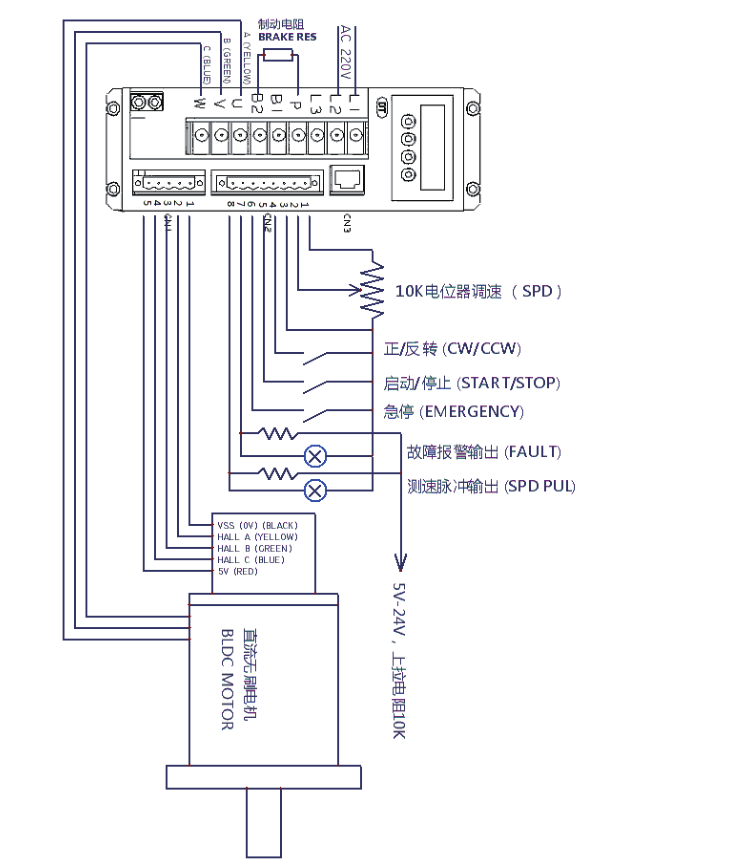

第一步,按照如下接线图接线:


从图中我们可以看出,电源口有L1,L2,L3三个口,这三个口是什么意思呢?

常有客户误认为L1L2接220V,L3接了地线,这是不对的。这样驱动会跳闸的

L1.L2.L3的意思是,可以接单向220V也可以接三相220V的意思

常规来说客户普通家电,就接L1和L2即可

地线其实接驱动器外壳的螺丝上即可。

联系方式:QQ:467102884  电话:18710050116(刘女士)
