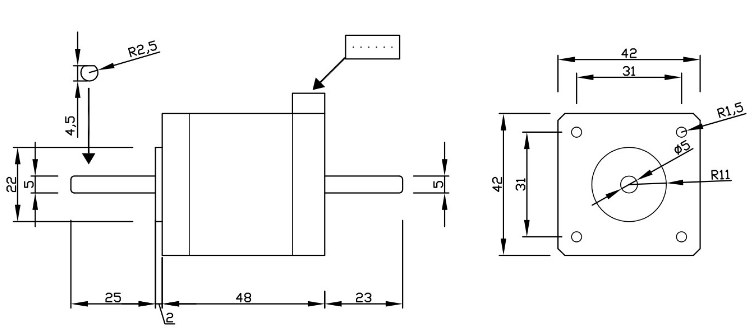

上图为时代超群客户特殊定做双出轴42步进电机42HBD48BJ4-DF0,电机步距角1.8° 扭矩0.52N.m，电流1.7A，机身高48MM，轴径Φ5/Φ5，D轴/圆轴，出轴长27mm/23mm，具体产品尺寸图如下。广泛适用范围于3D打印，激光、医疗、纺织、安防等行业。

可搭配新款数字式42驱动器

ZD-DM542C采用DSP控制技术研发的细分型高性能步进电机驱动器,适合驱动任何中小型 4.2A 相电流以下两相或四相混合式步进电机。由于采用新型的双极性恒流斩波驱动技术，使用同样的电机时可以比其它驱动方式输出更大的速度和功率。

ZD-DM542C的细分功能使步进电机运转精度提高2-64倍。每秒两万次的斩波频率，可以消除驱动器中的斩波噪声。另一特有的功能是静止自动减流：当电机处于停止状态时，输出电流 可自动降至较低值，从而减少电机和驱动器的发热。

上图为时代超群CS10-3脉冲发生器可以控制步进电机，伺服电机,电机转速0-1000转每分钟,方波，无极可调。外接启停、方向可以实现外部控制,具有调速、定长功能。

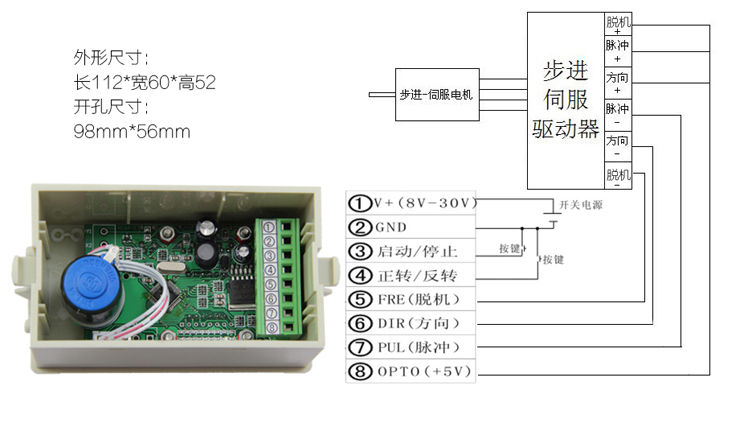

具体接线图如下：

联系方式：QQ:467102884  电话：18710050116（刘女士）
