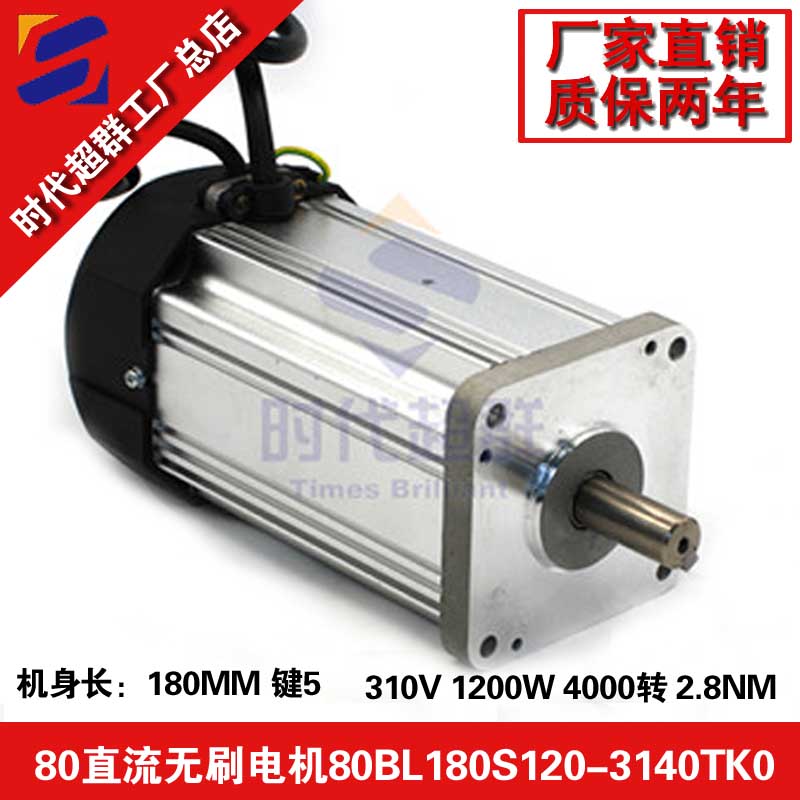

上图为高压直流无刷电80BL180S120-3140TK0 电压为310V，功率为1.2KW，额定转速为4000转，空载转速可达5000转，额定电流3.2A，空载电流0.3A，极对数为2对。配套驱动器ZM-7206是我公司自主研发的大功率驱动器，主要采用国际****电机专用数字处理器DSP 为核心配以高速度数字逻辑芯片高品质功率模块，组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器可提供：操作面板速度设定，外部模拟电压调速、外部电位器调速，脉宽调速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔离）、调速方式灵活多样、转速即时显示、保护功能齐全、功率部件提供硬件保护等特点。

下面介绍一下，如何利用这款驱动内部参数调整方向

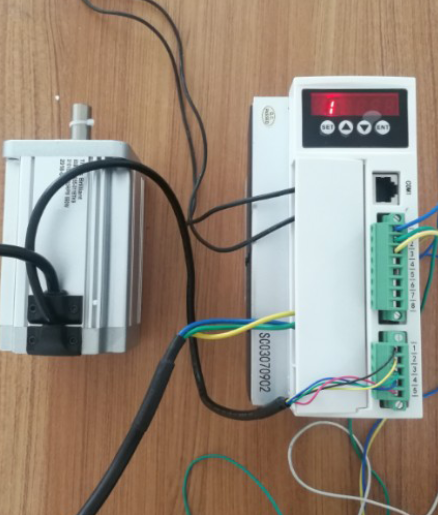

第一步，按照如下接线图接线:

其中控制端口，只需要接3脚（COM）和4脚（方向端口）短接 ，就可以控制方向的正反，但是有的客户不希望通过这个端口，想通过改变驱动的参数来实现改变方向，如何操作呢？

第二步，接好线以后上电:显示如下，为正常

方法如下：

按SET键以后，按上下键，调到P0.6，把此参数从0调为1，就可以设置1.多以上的参数了，调整好参数，直接按SET键设置其他参数即可，不用按别的

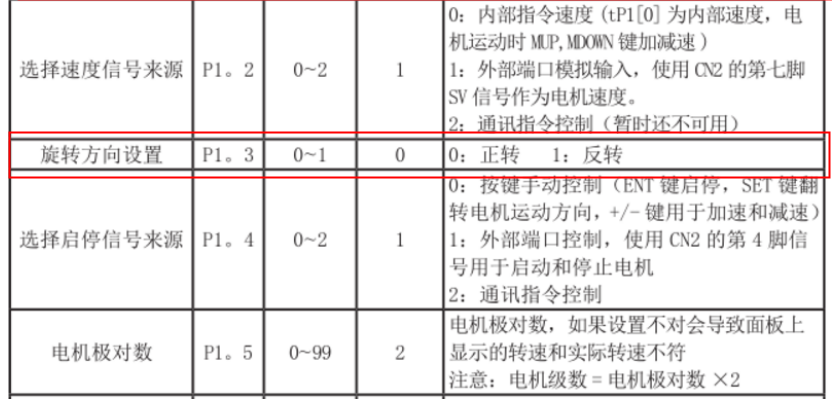

按两次SET键，可以编辑成1.几的参数，调整到p1.3。默认是0为正传，改成1为反转

联系方式：QQ:467102884  电话：18710050116（刘女士）
