轴径6.35mm大扭矩57-56步进电机静音效果好(LP)
2019年7月24日



上图为客户定做的一款接插件57步进电机57HBP56AJ4-TF0为时代超群一款轴6.35M买的电机,电机步距角1.8° 扭矩1.2N.m,电流2A,机身高56MM,出轴长22mm,D轴,此款电机结构简单、可靠性高、经济耐用。

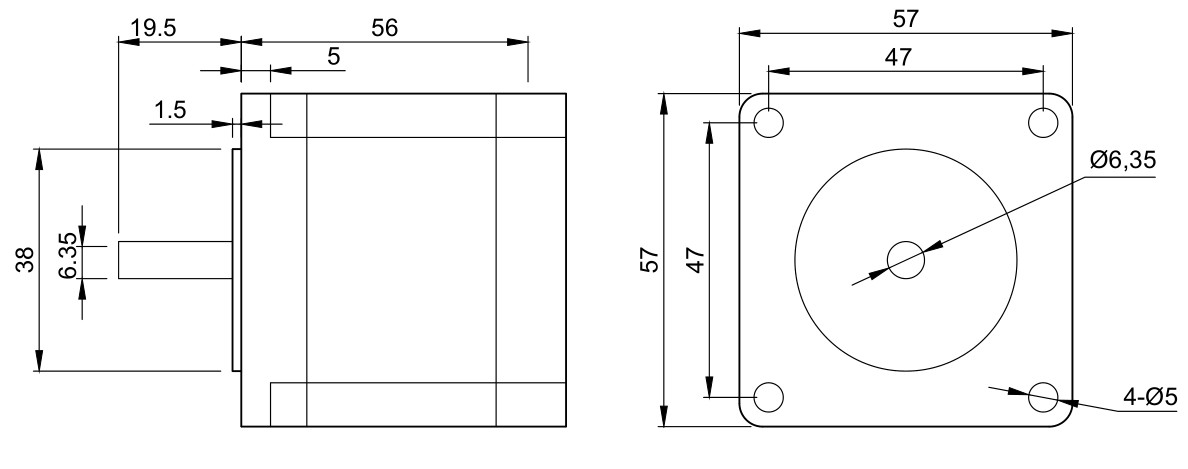

具体尺寸图如下:


搭配驱动器推荐:数字式驱动器输出力矩更大,效果更好。


ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,极具竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达4.2A(均值3.0A);三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,脉冲最高响应频率最高可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 位拨码,共15 档细分;具有过压、短路等保护功能;双极恒流PWM 驱动输出。


CM20L-60六轴控制器是我公司新研制的“运动控制器”采用高性能32位Cpu,驱动装置采用细分步进电机或交流伺服电机,配备液晶显示器,全封闭触摸式操作键盘。该系统具有可靠性高,精度高,噪音小,操作方便等特点。

本控制器可控制六个电机运动,可实现点位、直线、圆弧插补的操作。具有循环、跳转、子程序、中断、随动、测位等功能。支持中文、英文,文字指令、GM代码。简单、清晰的参数给您的操作带来方便和快捷。输入/输出的设置功能可方便您的使用和维修。


主要功能


参数设置:可设置与加工、操作有关的各个控制参数,使加工

效果达到最佳状态。

手动操作:可实现高、低速手动、点动、回程序零、回机械零

等操作。

程序管理:可对当前加工程序进行修改、保存。

自动加工:可实现单段/ 连续、空运行、暂停等功能。

示教编程:可使用示教编程或选择示教

外部手动:可定义多种外部手动功能,以方便使用

自由选择输入功能:使有限输入口可实现各种用户需求

指令丰富:20 条多功能指令,能满足您的各种功能需要

快速点位:名轴可以最高速度分动,以提高效率



技术指标

最小数据单位:0.001mm

最大数据尺寸:±9999.999mm

快速点位运动限速:8000mm/min ( 脉冲当量为0.001 毫米时)

最高加工速度限速:8000mm/min ( 脉冲当量为0.001 毫米时)

最高脉冲输出频率:150KHz

控制轴数:6轴

电子齿轮:分子(n):1-65535, 分母(m):1-65535

系统主要功能:自动、手动、程序编辑、系统参数、自检、设置等


联系方式:QQ:467102884  电话:13811070445(刘女士)
