时代超群低压直流无刷电机驱动器怎么实现0-10V模拟电压调速(LP)
2019年8月5日

经常用我们无刷产品的客户应该知道我们的驱动是0-5V的模拟电压调速,有客户因为需要上位机控制,但是上位机只支持10V的模拟电压的时候怎么实现调速呢?

通常在不加任何电路的情况下,5V对应的是最高转速,高于5V的以后,转速就不变了。那么有没有办法实现10V对应最高转速呢,其实外加一个小电路即可

方法一:

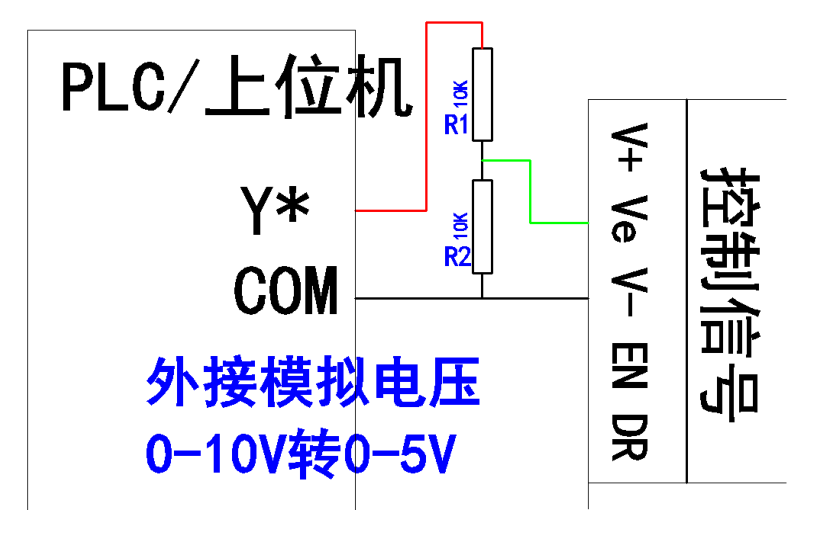

如Y*输出电压为0-10V,通过电阻R1、R2串联分压,此时 Ve 取R2两端电压0-5V。此种方法电阻取值灵活,根据计算可适应多种电压输出。

根据电阻分压公式可计算:

Ve =VY* x R2/(R1+R2)

方法二:



如Y*输出电压为0-10V,通过电位器RK1分压,此时 Ve 取RK1调压后电压0-5V。此种方法电路接线简洁,调压方便,可灵活调整电压适应范围。

此控制原理适应于时代超群所有系列产品,例如:ZM-6405E,ZM-6508.ZM-6618,ZM-6615,ZM-6625等







ZM系列无数驱动器是时代超群基于最新BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。

驱动器采用输出限流方式,有效避免因启动或负载加大时电流过大导致工作异常。实际使用时请根据电机参数设置输出限流值。

产品特点:

·高集成度高可靠性无刷直流(BLDC)电机控制器

·三相全桥,PWM斩波方式

·闭环稳速,大负载时电机仍能保持转速

·纯硬件设计,高速度,高抗干扰能力

·周波限电流方式,保护更加精确快速

·低发热,大功率

·欠电压(≤13V)、过热(>150℃)自动保护

·堵转6秒自动保护

·霍尔错误保护

·支持内置电位器、外接电位器、模拟电压和PWM调速

·带有使能功能

·具有缓启动功能,避免电流过冲,有效保护电机
