带485通讯功能ZM-6610M直流无刷驱动器通讯超时如何解决(LP)
2019年9月11日

ZM-6610M驱动器使用领先的电机电流精确检测技术、有感无刷电机自测速、有感无刷电机转动位置检测、再生电流恒电流制动(或称刹车)技术和强大的PID 调节技术可完美地控制电机平稳正反转、换向及制动,输出电流实时调控防止过流,精准控制电机转速和转动位置,电机响应时间短且反冲力小。


ZM-6610M是一款功能强大的直流无刷驱动器,速度/位置闭环控制,1-10A电流可调节9V-60V宽范围电压输入,此款也有30A大电流ZM-6630M,驱动本身还带有特殊功能,电机自学习功能,电机相线和霍尔信号线可以随便接,行程自学习功能,外接限位开关,可在一定距离里来回往复运行!


今天就电机和驱动接好线用485控制是,显示通讯超时是什么原因?如何解决



如上图通讯超时,通常是没有通讯成功,那么就要从接线,和设置两方面入手


首先要检查通讯线是否接对

要看一下电源指示灯有没有亮,此款驱动器的通讯等和电源灯是一个,但是频率不一样,通讯的时候频率会变快

我们都知道485端口出来的image.png的正负必须与转接头一直,否则就会出线通讯超时的现象

如果这个问题排除以后,依然存在通讯超时的问题

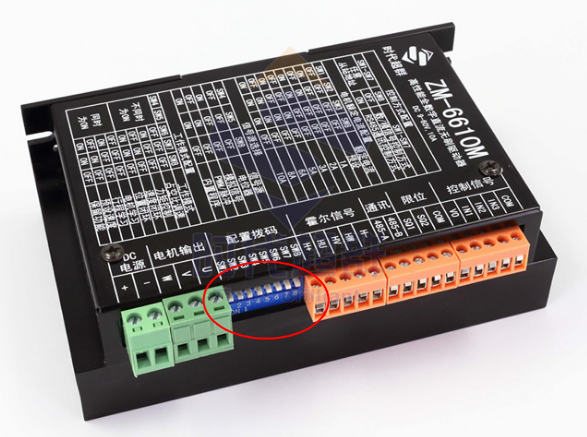

检查一下串口的口有没有选错。拨码开关设置是否正确。

以上都不行的话

那么我们需要回复一下出厂参数,具体的操作方法如下:



把所有的拨码回复到OFF状态,读取一下参数状态恢复一下参数。就可以了



另外还有客户可能出现如下这种现象,部分通讯超时,部分有数值显示,这就是乱码的现象


接受乱码的现象,一般要么拨码开关设置不匹配,要么就是转换器不匹配(USB口)

需要更换通讯线试一下

联系方式:QQ:467102884  电话:13811070445(刘女士)
