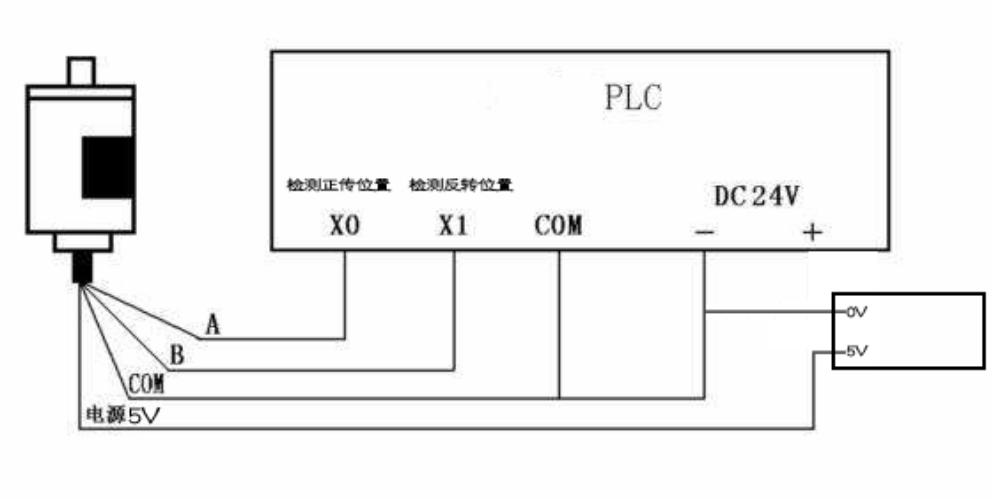

经常有客户问闭环步进电机怎么从编码器接入PLC来读取电机位置 首先PLC 高速计数，读取编码器线的反馈信号 具体操作：编码器的信号端接出一根线接你PLC单相高速的输入口，注意一定是单相计数的。
上图客户接了两路，也可以接一路， 单相指一路脉冲 高速输入口指能检测块的脉冲频率输入
上图是客户选择的一款86系列步进闭环电机86EBP181ALC-TK0，电机静转矩12.5Nm，电流6A，编码器1000P。编码器线长和电机线长为2000mm。搭配RV40蜗轮蜗杆结构紧凑、体积外形轻巧、小型高效；热交换性能好、散热快；安装简易、灵活轻捷、性能优越。配套ZDM-2HA865 为新一代 DSP 数字式步进闭环驱动器，采用先进的矢量型闭环控制技术，****克服传统开环步进电机丢步的问题，并且显著提高步进电机的高速性能、降低电机的发热程度和减小电机的振动，进一步的提升设备的工作速度和精度，降低设备的能耗。此外，在电机出现连续过载时，驱动器会输出报警信号具有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 (57/60) 和 86 系列步进电机完全兼容，传统开环步进驱动方案可以做到无缝升级，对于交流伺服系统具有极高的成本优势。 产品参数表如下：
产品尺寸图如下:
时代超群闭环步进电机特点： 1、控制精度高。普通步进电机的精度取决于电机的结构，电机的相数和拍数越多，它的精确度就越高，市场上大部分还是两相步进电机，精度都不会太高。闭环步进电机在电机尾端加装编码器形成闭环控制，提高一定的精度。 4、高速性能好；普通步进电机的输出力矩会随转速升高而下降，由于没有闭环电流补偿，导致高速力矩损失很大，闭环步进电机有电流的闭环控制，这样在高转速下有电流的补偿，保持高速的力矩输出。 6、运行更稳定；普通步进电机的控制为开环控制，启动频率过高或负载过大易丢步或堵转的现象，停止时转速过高易出现过冲现象，闭环步进电机为闭环控制，驱动器可直接对电机编码器反馈信号进行采样，内部构成位置环和速度环，一般不会出现步进电机的丢步或过冲的现象，控制性能更为可靠。 7、相应速度快；普通步进电机从静止加速到工作转速需要上百毫秒，而交流伺服系统的加速性能较好，一般只需几十毫秒，可用于要求快速启停的控制场合。
联系方式：QQ:467102884 电话：18710050116（刘女士）
