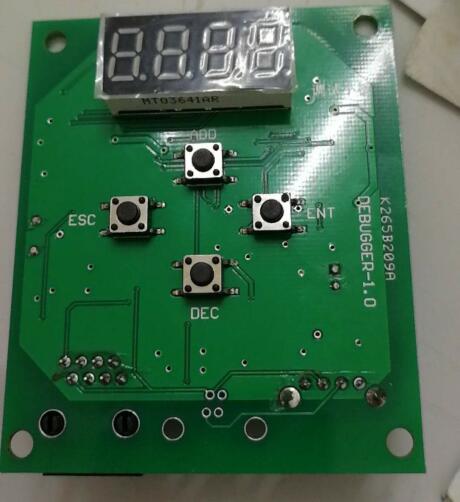

上图为ZD-3HE2270M驱动器配套可调试参数用的调试小板（技术专用）， 以下三种常见问题参考： 1、电机会出现声音大，电感量匹配不合适，就是匹配SP17就行。 2、电机锁不住，锁机电流，匹配SP01，调大。 3、电机会出现丢步，加减速时间不匹配，就是有的电机会出现丢步，匹配SP05。 具体操作如下： 首先，把调试小板和线连接到驱动器上，不插信号，然后上电。通电之后，小板显示SP页面。按右键（ENT）进入SP页面，（SP里面一共有00-18档，例SP00、SP01、SP02……）首先显示的是SP00，然后按上键（ADD）或者下键（DEC）调整，找到你需要修改的档位，例如SP17，找到SP17档位，然后再按（ENT）进入SP17界面，这时，里面就是你要修改的参数。 例如你要把SP17=60，修改成SP17=90，在进入SP17界面里面之后，需要连续按继右键（ENT）三下，也就是0060位置的6位置闪烁，然后按上键(ADD)调到9，调到9之后，在连续按右键（ENT）,多按几下就行，这样就算修改完成，然后按ESC退出就行。 这款调试版同样适用于以下产品

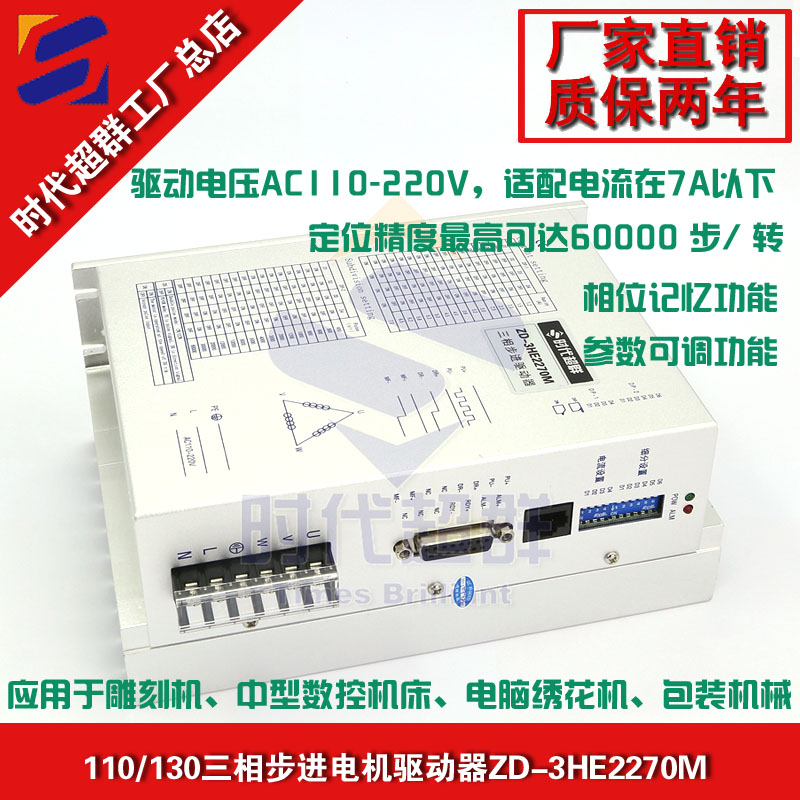

驱动ZD-3HE2270M三相步进电机驱动器单电源输入，电压范围：AC110V～220V；驱动电流 1.2A/相到7.0A/相分 16档可调；设有16档等角度恒力矩细分，****分辨率 60000步/转,其它细分可定制完成；****反应频率可达 200Kpps；步进脉冲停止超过 100ms时，线圈电流自动减到设定电流的一半，有效降低电机发热；接口信号光耦隔离；内部强电、弱电光耦隔离；信号电平：5V～24V兼容；工作温度：-30℃～85℃；适配电机：三相 57、86、110、130、150系列高压电机；相位记忆功能；带电机电感量调节功能，适配电机发挥****效能。
时代超群推出的新款9A大电流三相步进电机驱动器，可比一般的驱动同转速下输出力矩提升20%，ZD-3HE2290M 是基于 DSP 控制的新一代数字步进电机驱动器。特点：电机运行平稳，几乎没有震动和噪音，定位精度****可达 60000步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。 具体产品特点如下： ·单电源输入，电压范围：AC110V ～ 220V ·驱动电流 1.2A/ 相到 9.0A/ 相分 16 档可调 ·设有 16 档等角度恒力矩细分，****分辨率 60000 步 / 转 ,其它细分可定制完成 ·****反应频率可达 200Kpps ·步进脉冲停止超过 100ms 时，线圈电流自动减到设定电流的一半，有效降低电机发热 ·接口信号光耦隔离 ·内部强电、弱电光耦隔离 ·信号电平：5V ～ 24V 兼容 ·工作温度：-30℃～ 85℃ ·适配电机：三相 57、86、110、130、150 系列高15:12:56压电机 ·相位记忆功能（注：输入停止超过 3 秒后，驱动器自动记忆当时电机相位，重新上电或 MF 信号由低电平变为高电平时，驱动器自动恢复电机相位）。 ·带电机电感量调节功能，适配电机发挥****效能
此款驱动可以搭配110/130系列三相步进电机使用，下面推荐110系列步进电机
| 步进电机型号 | 步距角° | 电机电流(A) | 电机扭矩(N.m) | 相电阻(Ω)
| 相电感(mH)
| 机身长度(L)mm | 重量（kg） | | 110HCY137AL3S | 1.2° | 4.3 | 8 | 1
| 11.9
| 137 | 5.5 | | 110HCY160AL3S | 1.2° | 5.8 | 12 | 0.76
| 11.5
| 160 | 7.1 | | 110HCY185AL3S | 1.2° | 6 | 16 | 1.28
| 19
| 185 | 8.8 | | 110HCY220AL3S | 1.2° | 6.8 | 20 | 1.24
| 22
| 220 | 11 | | 110HCY230AL3S | 1.2° | 6.8 | 22 | 1.2
| 22.2
| 230 | 12 |
联系方式：QQ:467102884 电话：18710050116（刘女士）
