时代超群CBX导轨限位安装指南和往复运动控制(LP)
2019年11月4日


CBX系列线性导轨水平可载重30kg,垂直载重10kg,定位精度0.03MMCBX1204J-200,有效行程200mm,丝杠规格为1204滚珠丝杠,即12mm直径,4mm导程,可配42/57步进电机、无刷电机,60闭环伺服电机等。


时代超群DY-IS步进/伺服控制器,具有体积小、可靠性高、寿命长、易于使用指令丰富等特点。DY-IS可控制轴数为单轴;可编程(可实现各种复杂运行:定位控制和非定位控制);最高输出频率40KHz,特别适合控制细分驱动器;输出频率分辨率1Hz;编程最大 99 条;8 位数码管显示,手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序,参数显示、输入/输出状态显示、CP 脉冲和方向显示;有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能:可双向自动回到零点;编程指令共 14 条指令。

此款控制器还可以利用限位来控制电机在两个点之间做往复运行,具体接线和编程方法如下:


限位如何接?

直流三线接近开关的三根线分别是:棕色线---24V(电源正极)   蓝色线---com-(电源负极)  黑色线---限位A/B(输出信号)

都接好线以后,对控制器进行如下编程:

https://pan.baidu.com/s/1zfSlfC87GdqS-_L3Dhaklg?fid=74518668222357&qq-pf-to=pcqq.c2c&errno=0&errmsg=Auth%20Login%20Sucess&&bduss=&ssnerror=0&traceid=


程序清单:

00   SPEED      70000(根据客户情况设定)

01   G_LEN      7000000(位置尽量设置最大)

02   JUMP        01

03   G_LEN      -7000000(走反转最大位移)

04   JUMP       03

05   END



参数设定

NA  01 (限位A有效时,跳转到程序01)

NB  03 (限位B有效时,跳转到程序03)

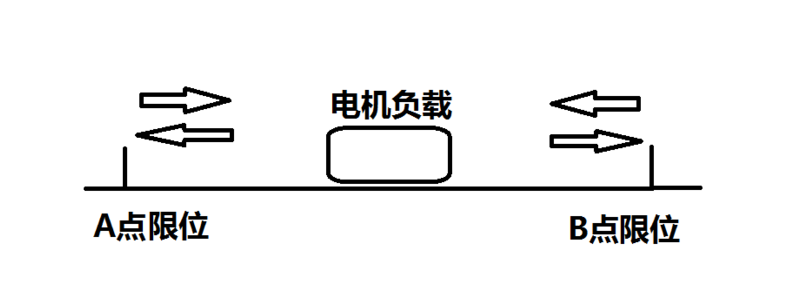

上图为辖内开关和导轨规定示意图

限位如何接?

直流三线接近开关的三根线分别是:棕色线---24V(电源正极)   蓝色线---com-(电源负极)  黑色线---限位A/B(输出信号)

联系方式:QQ:467102884  电话:13811070445(刘女士)
