客户定做有效200mm行程丝杆直径6mm导程2mm的微型滑台(LP)
2019年11月18日

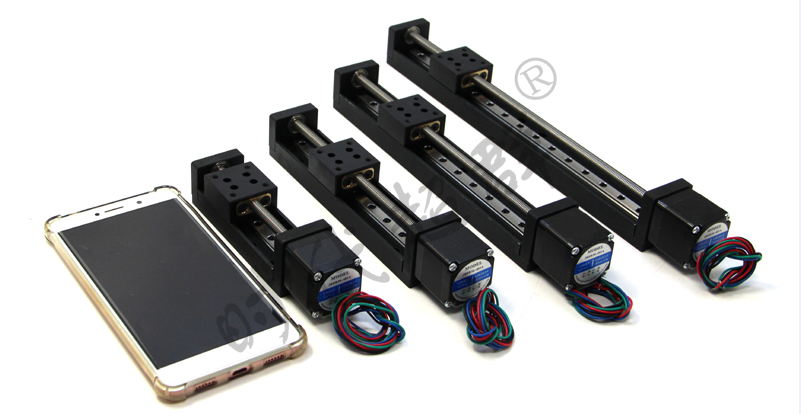

上图为客户定做的一款微小型步进电机直线导轨滑台CTX0602-200H-28可来回移动,丝杆直径6MM,导程2MM,精确定位。导轨245mm(不含电机总长),含电机275mm,有效行程200mm。只有手掌那么大小,可以用于医疗器械,小型数控领域,搭载传感器,可视镜头等。

微型导轨(滑台模组)选型参数

产品材质:铝合金+不锈钢

丝杆规格: T6/2,T6/4,T6/6, T6/12 (预定T6/1)

有效行程: 20mm/50mm/ 100mm/ 150mm/200mm

速度;  0.1-120mm/S

精度:  0.1mm

负载:  0-2.5KG (水平最大值),0-1KG(垂直最大值)


装配28*28*30步进电机,两相四线

电压:24   电流0-0.6

步距角:1.8°

静转矩 :0.07

T型丝杆传动,直径6mm,导程2/4/6mm,内置微型直线导轨,保证精度和直线度。

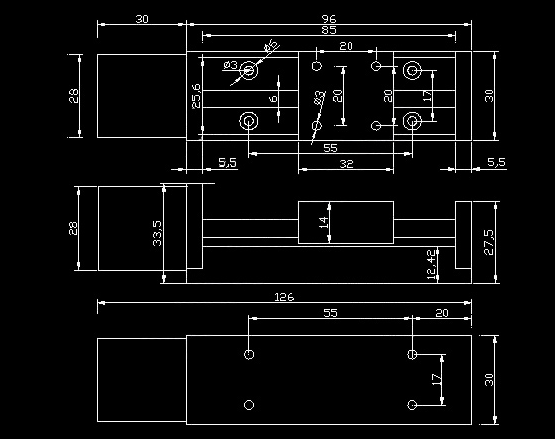

50MM行程产品尺寸图如下:



时代超群DM542C是采用DSP控制技术研发的细分型高性能步进电机驱动器,适合驱动任何中小型 4.2A 相电流以下两相或四相混合式步进电机。由于采用新型的双极性恒流斩波驱动技术,使用同样的电机时可以比其它驱动方式输出更大的速度和功率。


DM542C DSP数字驱动器,基 于32位DSP数字芯片,新型的算法,针对驱动和电机发热特殊优化,对比传统DM542体积小巧,同样保留低振动、低发热、低噪音及高速性能优异等特点,适合于42和57电机系列



联系方式:QQ:467102884  电话:18710050116(刘女士)
