输出转速125转扭矩9.6NM低压24V直流刷电机减速套装(LP)
2019年12月2日

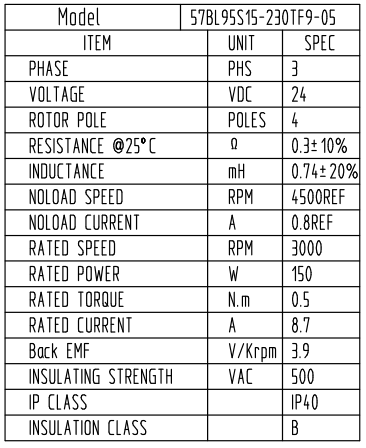

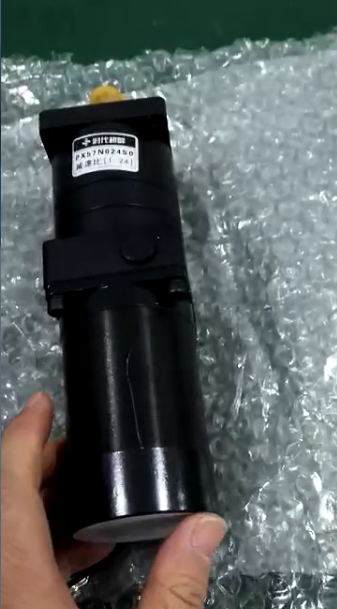

上图为客户定做24V直流无刷电机搭配24速比行星减速机套装。57BL95S15-230TF9是额定电压24V 额定功率150W 额定转速3000转 额定扭矩0.5Nm 额定电流8.7A 的直流无刷电机,具体参数如下:

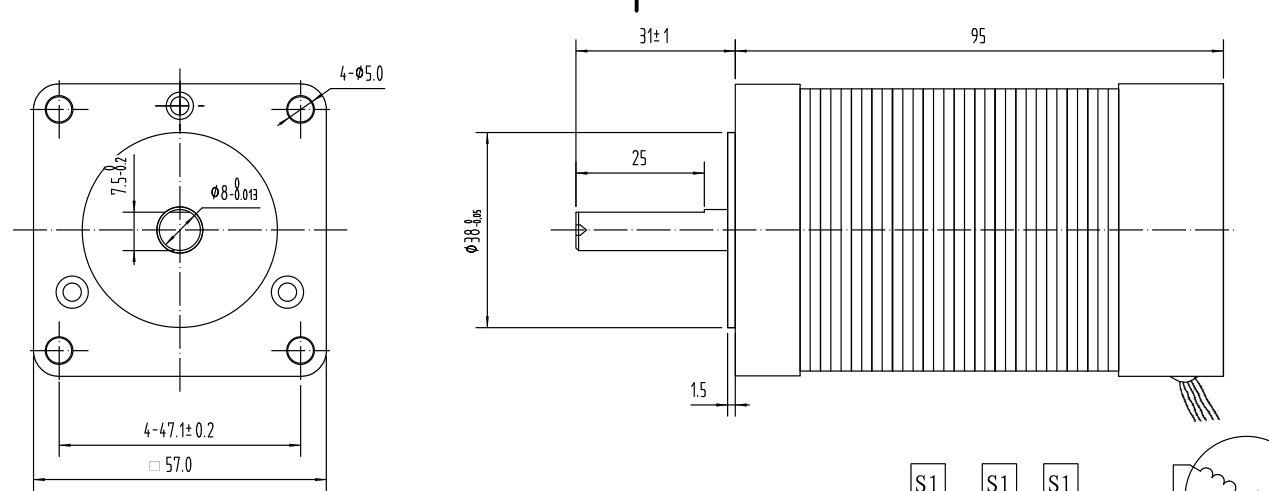

产品尺寸图如下


在扭矩不够的情况下,也可以加装减速机。通过降低转速来增加扭矩

150W直流无刷电机搭配24速比行星减速机输出的扭矩有多大?

输出扭矩=电机扭矩0.5NM*24速比*80%效率=9.6NM,输出转速=3000转/24速比=125转每分钟

所以此套装最终输出125转,扭矩9.6N.M.

那么如何给电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。150W/24V=6.25A,选配的驱动电压要大于24V,电流大于6.25A 的1.5倍左右,及选择ZM-BL4810K(最高50V 10A)


ZM-BL4810K 直流无刷电机调速器是我公司最新推出的,针对小功率无刷电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应能力。本产品适合驱动峰值电流在10A 以下,电源电压在  V DC18V~50V 以内 (典型应用  DC24V 、 36V 、 48V )的任意一款低压有霍尔或无霍尔传感器的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

功能特点

◆ 可显示转速,也可以设置调速器参数;

◆ 电流、速度双闭环设计,低速力矩大,运行平稳;

◆ 高力矩、高转速输出,最高转速可达 9999rpm/min;

◆ 调速方式:0-5V 模拟量及 90~110Hz PWM 调速;

◆ 有 EN(使能)、DIR(方向)、X1(刹车)等信号输入端;

◆ 可输出测速脉冲 FG(光电隔离,门极输出)、ALM 报警输出;

◆ 具有过流、过压、欠压、过热、马达堵转等保护功能;

◆ 有、无霍尔兼容





可以实现以下功能: (标准出厂默认设置为方波有霍尔开环模式)

1. 方波有霍尔速度开环运行

2. 方波有霍尔速度闭环运行

3. 方波无霍尔速度开环运行

4. 方波无霍尔速度闭环运行

以上功能用户可在面板上进行自主设置





联系方式:QQ:467102884  电话:18710050116(刘女士)
