1500转低大扭矩400W直流48V无刷电机驱动套装(LP)
2020年1月8日

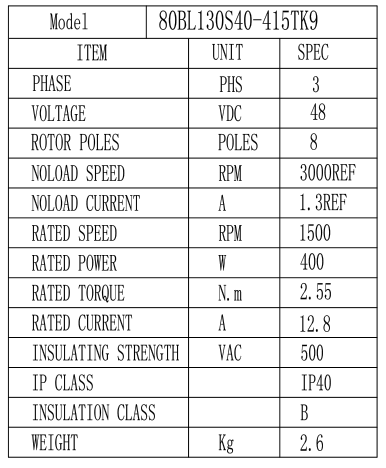

直流无刷电机80BL130S40-415TK9,电机电压48V,功率400W,转速1500转,具体参数见下表,此款电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。可用于抽油烟机、抽水机等家用器具,以及电控制器、发动机等汽车领域。应用范围非常广泛。

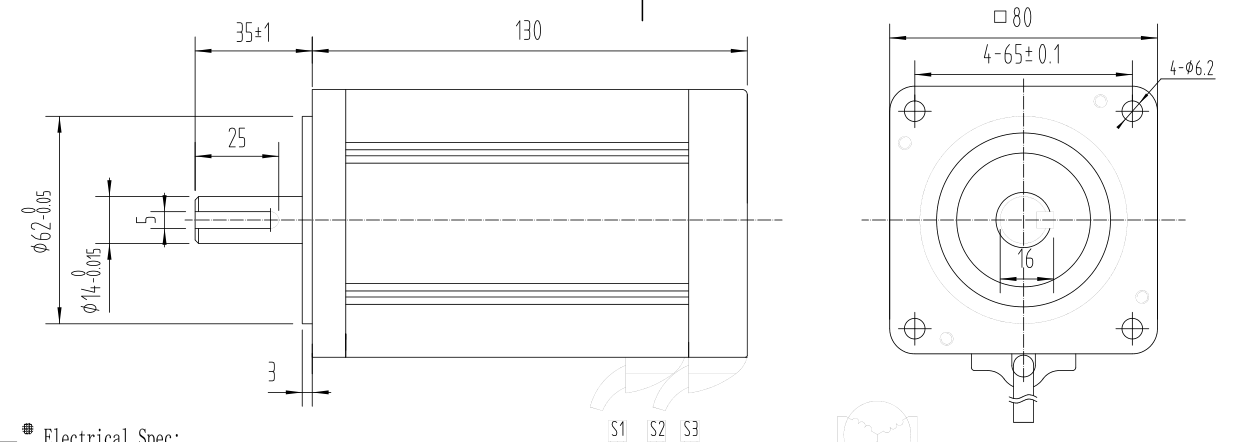

产品尺寸图如下:


那么如何给这款无刷电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。400W/48V=8.3A,选配的驱动电压输入为48V,电流大于峰值电流(8.3A的1.5倍左右),选择ZM-6615(****50V 15A)效果是比较好的.


ZM-6515A无刷直流电机驱动器是我公司****推出的,针对中功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在15A以下,电源电压在DC18V~50V以内(面板标称DC24V~48V)的任意一款低压有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

如果上电以后不转,要么排除一下原因

接线方法如下:注意一根线都不能接错!!!


控制方法如下:

下图红框端口必须短接,这个是控制启停的


一定要接电位器?否则不会有电压到使能口,下图红框可外接电位器调速,VSP端口为调速信号端口


如果没有电位器,可以按照如下操作就可以了


就是吧5V和VSP短接,这样有一个控制信号电压,电机就可以转了。或者直接外接一个电位器即可。

如何控制电机制动?下图红框端口短接,即可控制制动停止



联系方式:QQ:467102884  电话:18710050116(刘女士)
