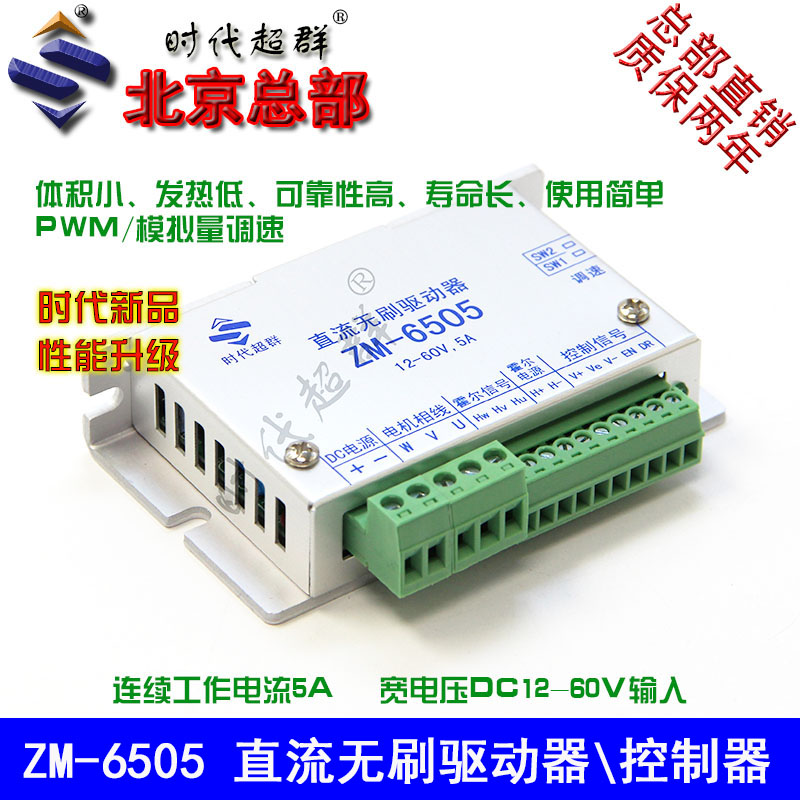

新品无刷驱动器ZM-6505小尺寸无数驱动器(JH)
2020年1月14日


ZM-6505是我公司基于最新BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、可靠性高、寿命长、易于使用等特点。可驱动48V,200W以下无刷电机。

产品特点


高集成度高可靠性无刷直流(BLDC)电机控制器

三相全桥,PWM驱动控制

过流保护措施,过载时立即关断输出及时保护电机

纯硬件设计,高速度,高抗干扰能力

宽幅电压兼容DC12-50V

低发热,大功率



主要功能


欠电压(12V)过压50V

堵转3秒自动关断输出

霍尔错误保护

输出5A过流关断输出

支持内置电位器、外接电位器、模拟电压和PWM调速

带有使能反转功能灵活配合常开、常闭控制系统

具有缓启动功能,避免电流过冲,有效保护电机

缓启动时间多档定制(0S1S3S10S)默认1S


产品工作条件



项目

最小

额定

最大

单位

环境温度

-20

-

60

输入电压(DC)

12

-

50

V

输出电流

-

-

5

A

适用电机转速

0

-

20000

rpm

霍尔信号电压

4.5

5

5.5

V

霍尔驱动电流

-

10

-

mA

外接调速电位器

-

10K

-

Ω

模拟调速电压(Ve)

0

5

24

V

PWM调速信号幅值

4.5

-

24

V

PWM调速信号占空比

0

-

100

%

控制接口电压

H

4.5

5

24

V

L

0

0

0.5

V

控制接口识别内阻

0

100

2k

Ω

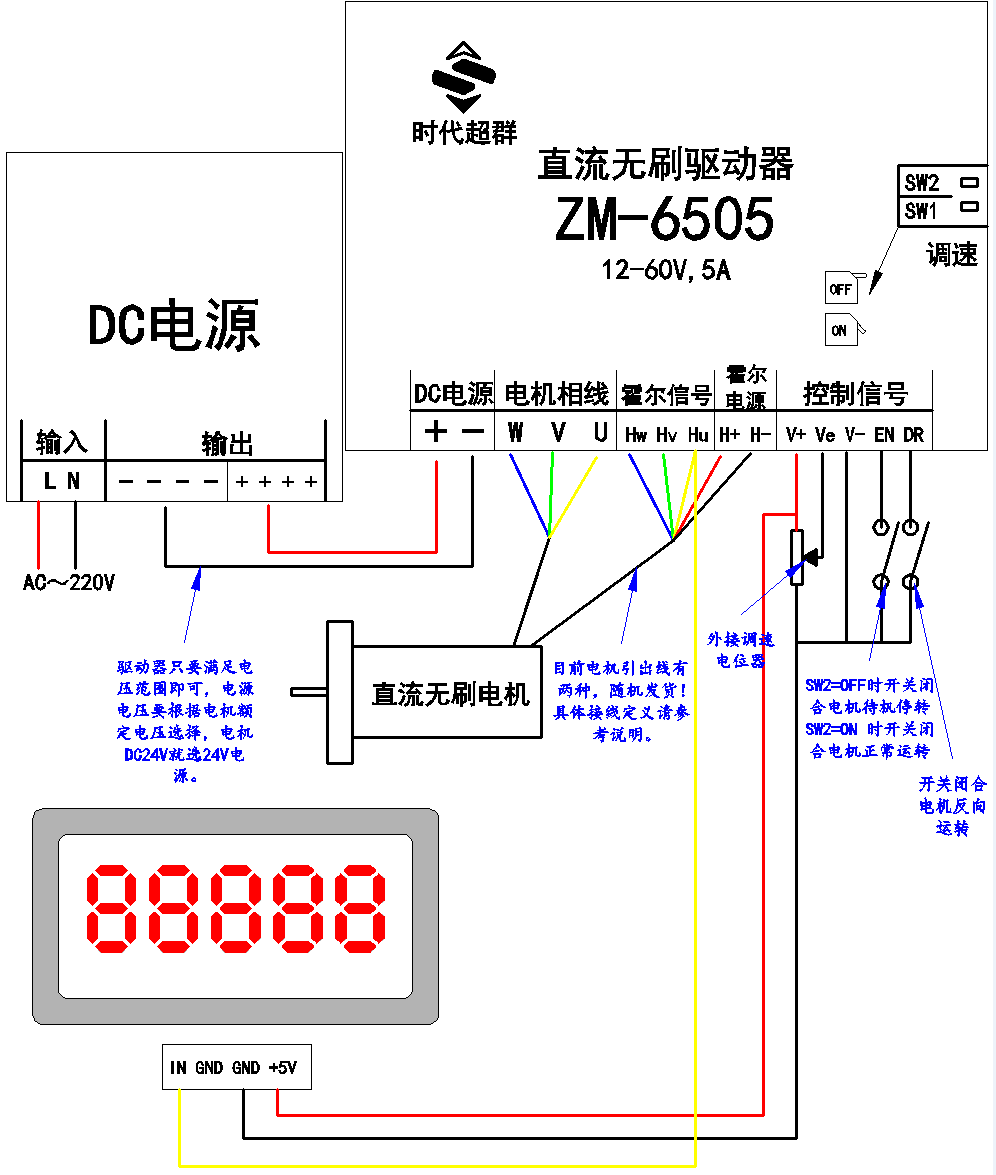

接口定义



名称

说明

/负极

直流电源输入,12-50V

U,V,W

驱动输出,接电机相线

Hu,Hv,Hw

霍尔信号,接电机霍尔信号线

H+,H-

霍尔电源,接电机霍尔电源线(最大输出100mA

V+

外接电位器调速正极,不使用时悬空。(内部5V输出,最大输出200mA

Ve

外接调速信号,可外接电位器、模拟电压或PWM 注①

V-

外接调速参考地COM

EN

使能,当拨码SW2off状态时,悬空或高电平时为正常,低电平待机,当拨码SW2on状态时,悬空或高电平为待机,低电平为正常。

DR

方向,悬空或高电平时为正转,低电平反转

电源灯

电源指示灯,绿色,通电后长亮

RJ1

限流设置,可根据客户要求选配。

RJ2

内部调速电位器,顺时针旋转,电机转速由0-100%

SW1拨码

内外部调速切换,ON:内部   OFF:外部

SW2拨码

使能功能切换,ON:高电平悬空为待机,OFF:低电平待机


可配套无刷电机转速表



联系方式:QQ:2820957022  电话:13371760895(蒋经理) 微信电话同号
