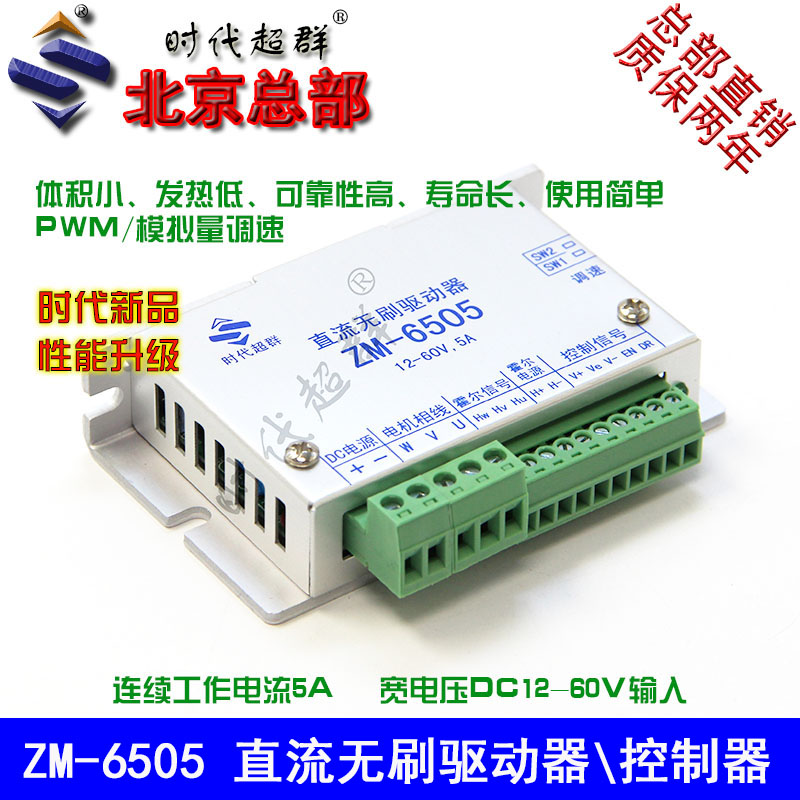

ZM-6505是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器)，具有体积小、可靠性高、寿命长、易于使用等特点。适合200w以下无刷电机配套 l 高集成度高可靠性无刷直流(BLDC)电机控制器 l 三相全桥，PWM方波驱动控制 l 过流保护措施，过载时立即关断输出及时保护电机 l 纯硬件设计，高速度，高抗干扰能力 l 宽幅电压兼容DC12-50V l 低发热，大功率
l 欠电压(≤12V)、过压50V l 堵转3秒自动关断输出 l 霍尔错误保护 l 输出5A，过流关断输出 l 支持内置电位器、外接电位器、模拟电压和PWM调速 l 带有使能反转功能，灵活配合常开、常闭控制系统 l 具有缓启动功能，避免电流过冲，有效保护电机 l 缓启动时间多档定制（0S、1S、3S、10S）默认1S
项目 | 最小 | 额定 | **** | 单位 | 环境温度 | -20 | - | 60 | ℃ | 输入电压(DC) | 12 | - | 50 | V | 输出电流 | - | - | 5 | A | 适用电机转速 | 0 | - | 20000 | rpm | 霍尔信号电压 | 4.5 | 5 | 5.5 | V | 霍尔驱动电流 | - | 10 | - | mA | 外接调速电位器 | - | 10K | - | Ω | 模拟调速电压(Ve) | 0 | 5 | 24 | V | PWM调速信号幅值 | 4.5 | - | 24 | V | PWM调速信号占空比 | 0 | - | 100 | % | 控制接口电压 | H | 4.5 | 5 | 24 | V | L | 0 | 0 | 0.5 | V | 控制接口识别内阻 | 0 | 100 | 2k | Ω |

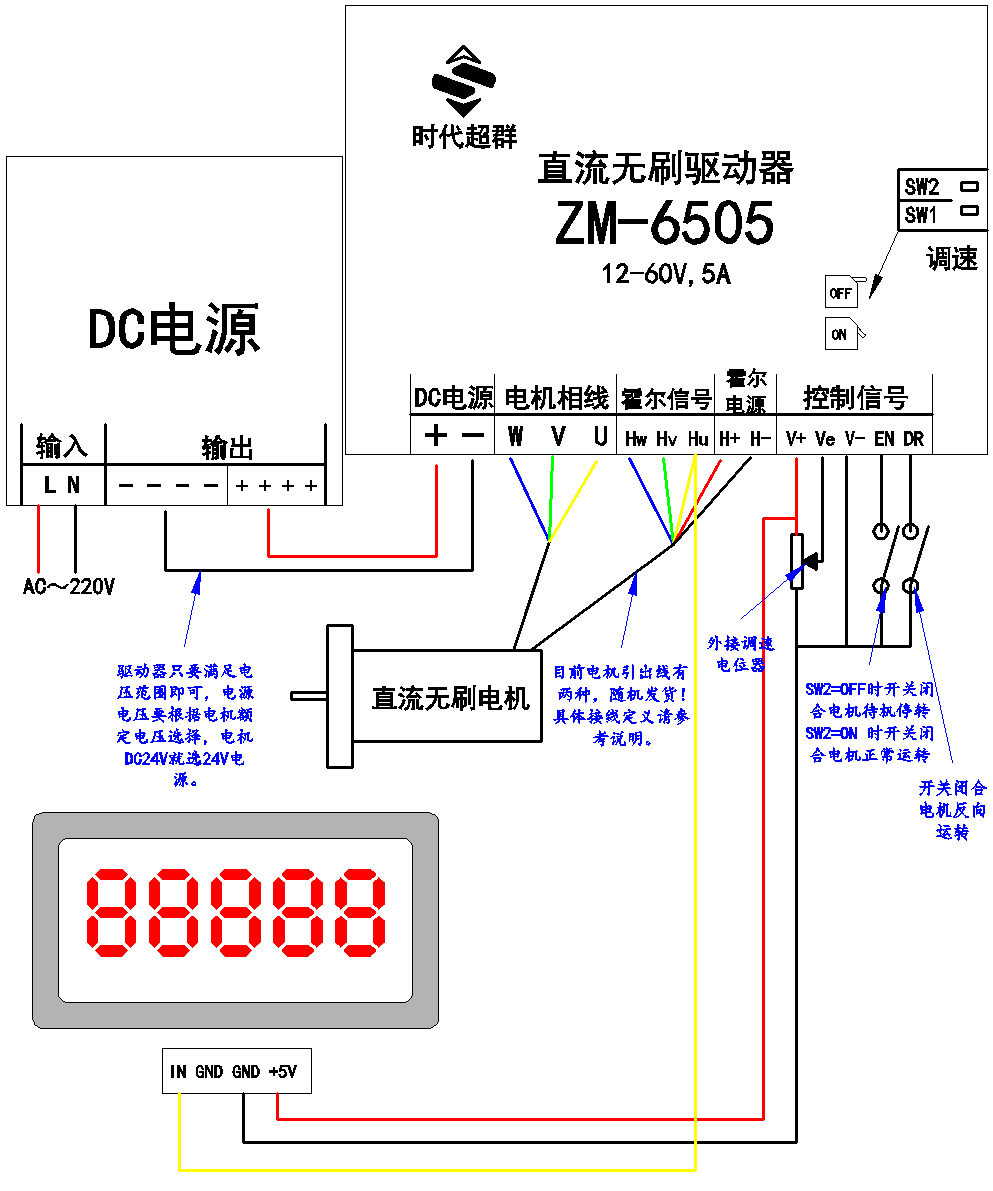

名称 | 说明 | 正/负极 | 直流电源输入，12-50V | U,V,W | 驱动输出，接电机相线 | Hu,Hv,Hw | 霍尔信号，接电机霍尔信号线 | H+,H- | 霍尔电源，接电机霍尔电源线（****输出100mA） | V+ | 外接电位器调速正极，不使用时悬空。（内部5V输出，****输出200mA） | Ve | 外接调速信号，可外接电位器、模拟电压或PWM 注① | V- | 外接调速参考地（COM端） | EN | 使能，当拨码SW2为off状态时，悬空或高电平时为正常，低电平待机，当拨码SW2为on状态时，悬空或高电平为待机，低电平为正常。 | DR | 方向，悬空或高电平时为正转，低电平反转 | 电源灯 | 电源指示灯，绿色，通电后长亮 | RJ1 | 限流设置，可根据客户要求选配。 | RJ2 | 内部调速电位器，顺时针旋转，电机转速由0-**** | SW1拨码 | 内外部调速切换，ON：内部 OFF：外部 | SW2拨码 | 使能功能切换，ON：高电平悬空为待机，OFF：低电平待机 |
