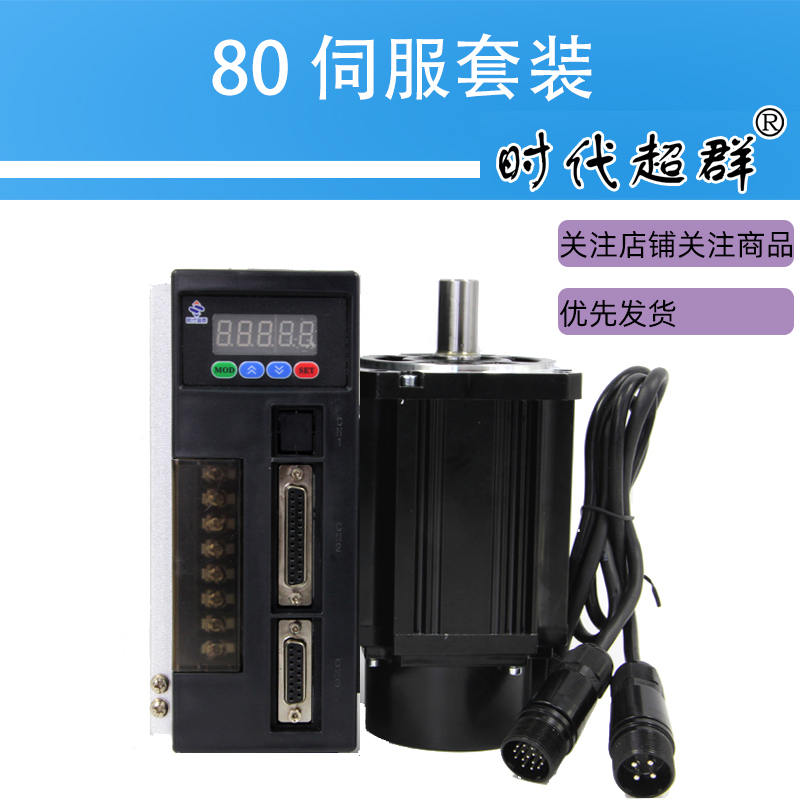

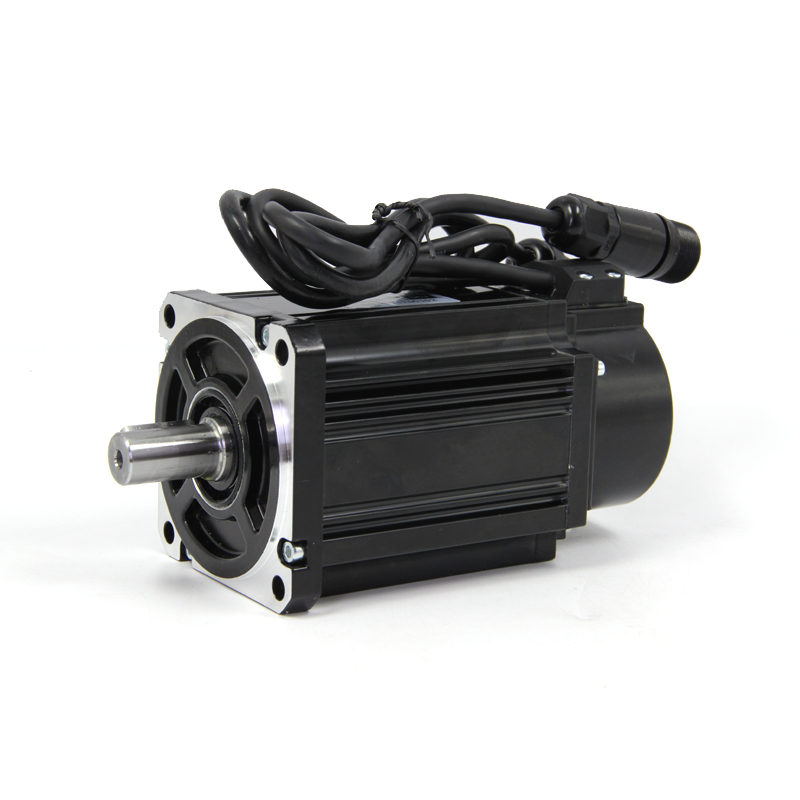

交流伺服电机

伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）

交流伺服电动机的结构主要可分为两部分，即定子部分和转子部分。其中定子的结构与旋转变压器的定子基本相同，在定子铁心中也安放着空间互成90度电角度的两相绕组。其中一组为激磁绕组，另一组为控制绕组，交流伺服电动机是一种两相的交流电动机。 交流伺服电动机使用时，激磁绕组两端施加恒定的激磁电压Uf，控制绕组两端施加控制电压Uk。当定子绕组加上电压后，伺服电动机很快就会转动起来。 通入励磁绕组及控制绕组的电流在电机内产生一个旋转磁场，旋转磁场的转向决定了电机的转向，当任意一个绕组上所加的电压反相时，旋转磁场的方向就发生改变，电机的方向也发生改变。 为了在电机内形成一个圆形旋转磁场，要求激磁电压Uf和控制电压UK之间应有90度的相位差，常用的方法有：

1）利用三相电源的相电压和线电压构成90度的移相

2）利用三相电源的任意线电压

3）采用移相网络

4）在激磁相中串联电容器

优点

⑴无电刷和换向器，因此工作可靠，对维护和保养要求低。

⑵定子绕组散热比较方便。

⑶惯量小，易于提高系统的快速性。

⑷适应于高速大力矩工作状态。

同步型交流伺服电动机虽较感应电动机复杂，但比直流电动机简单。它的定子与感应电动机一样，都在定子上装有对称三相绕组。而转子却不同，按不同的转子结构又分电磁式及非电磁式两大类。非电磁式又分为磁滞式、永磁式和反应式多种。其中磁滞式和反应式同步电动机存在效率低、功率因数较差、制造容量不大等缺点。数控机床中多用永磁式同步电动机。与电磁式相比，永磁式优点是结构简单、运行可靠、效率较高；缺点是体积大、启动特性欠佳。但永磁式同步电动机采用高剩磁感应，高矫顽力的稀土类磁铁后，可比直流电动外形尺寸约小1/2，质量减轻60﹪，转子惯量减到直流电动机的1/5。它与异步电动机相比，由于采用了永磁铁励磁，消除了励磁损耗及有关的杂散损耗，所以效率高。又因为没有电磁式同步电动机所需的集电环和电刷等，其机械可靠性与感应（异步）电动机相同，而功率因数却大大高于异步电动机，从而使永磁同步电动机的体积比异步电动机小些。这是因为在低速时，感应（异步）电动机由于功率因数低，输出同样的有功功率时，它的视在功率却要大得多，而电动机主要尺寸是据视在功率而定的
