如何利用DY-IS的输入点来控制导轨做往复运行(LP)
2020年1月16日

客户要求

控制器启动时就检测输入口1信号,有信号后从A点走到B点,再等待输入口1信号,有信号后回到A点。循环这个动作。编程要怎么实现。信号给入接哪几个点

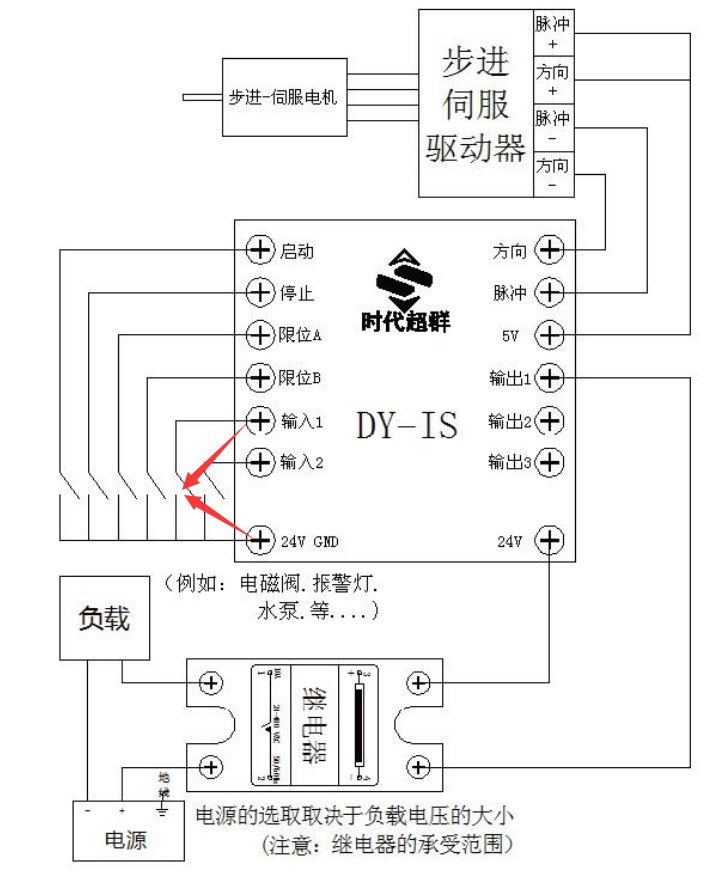

输入1和GND导通即输入1有效。控制器接受一个控制信号,需要利用侧位跳转的指令




那么程序如下编写

00(控制器行号)  J-BIT(侧位跳转指令) 02(跳转的行号)1(输入1)1(有效)

这条指令的意思就是,上电以后,输入1有效时,跳转到02程序行执行程序

01(控制器行号)  JUMP(跳转) 00(00条程序)

这条指令的意思就是,如果00行的输入1无效,那么会顺延至01程序,01程序不能让程序在顺延下去,必须还要调回到00,直到输入1有效,执行02程序

02(控制器行号) speed  5000(速度值)

03(控制器行号) G-LEN 5000(位移值)

04(控制器行号)  J-BIT(侧位跳转指令) 06(跳转的行号)1(输入1)1(有效)

05(控制器行号)  JUMP(跳转) 04(00条程序)

06(控制器行号) speed  5000(速度值)

07(控制器行号) G-LEN 5000(位移值)

08(控制器行号) JUMP(跳转) 00(00条程序)


时代超群DY-IS步进/伺服控制器,具有体积小、可靠性高、寿命长、易于使用指令丰富等特点。DY-IS可控制轴数为单轴;可编程(可实现各种复杂运行:定位控制和非定位控制);最高输出频率40KHz,特别适合控制细分驱动器;输出频率分辨率1Hz;编程最大 99 条;8 位数码管显示,手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序,参数显示、输入/输出状态显示、CP 脉冲和方向显示;有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能:可双向自动回到零点;编程指令共 14 条指令。

成功应用于以下产品:

数控钻床系统、数控车床系统、数控铣床系统、数控磨床系统。

裁剪机控制系统、切割机控制系统、焊接控制系统、点胶机控制系统、送料控制系统。

位移台、一维控制平台、二维控制平台。

螺纹机控制系统、锁螺丝机控制系统。

喷涂生产线控制系统、装配生产线控制系统、记米器控制系统。

联系方式:QQ:467102884  电话:18710050116(刘女士)
