伺服刹车电机驱动器套装

安装方法

水平安装：为避免水、油等液体自电机线口流入，将电缆出口至于下方 垂直安装：若电机轴朝上安装且附有减速机时，需防止减速机内的油渍经电机轴 渗入电机。

安装及拆卸带轮时，勿用榔头敲击电机或电机轴，避免造成电机轴承与编码器的损 坏。应采用螺旋式压拔工具拆装。

电机轴的伸出量需充分，否则容易使电机运动时产生振动。

固定电机时需用止松垫圈紧固，防止电机松脱。

电机不可承受大的轴向与径向负载，建议使用弹性联轴器连接。

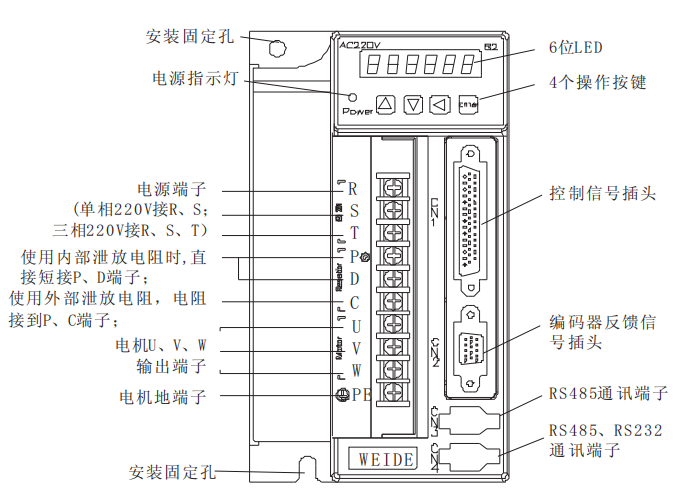

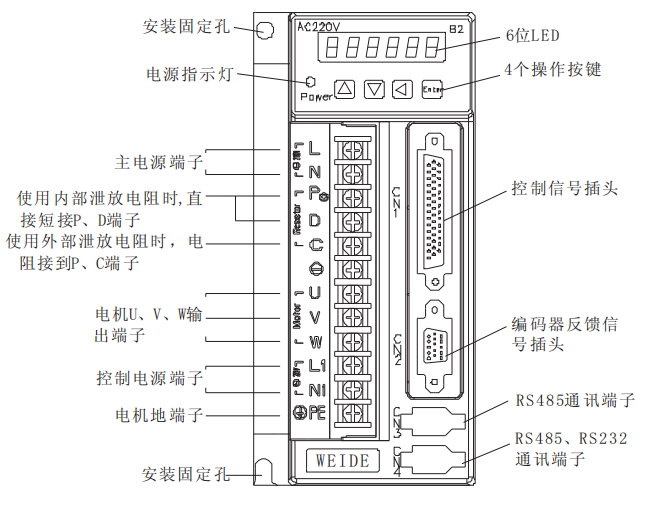

驱动器接线端子

连线规定

1．建议由三相隔离变压器供电，减少电击伤人可能性； 2．建议电源经噪声滤波器供电，提高抗干扰能力； 3．请安装非熔断型短路器使驱动器故障能及时切断外部电源； 4．接地线要≥2.5mm2，尽可能粗壮，做成单点接地，伺服电机的接地端子与伺服 驱动器的接地端子PE务必相连； 5．为防止干扰引起误动作，建议安装噪声滤波器，并注意： 噪声滤波器、伺服驱动器和上位控制器尽量近距离安装； 继电器、交流接触器、制动器等线圈中务必安装浪涌抑制器； 动力电路线缆和信号线不要捆扎在一起； 6．正确连接电缆的屏蔽层； 五、显示与操作 5.1 键盘操作 驱动器面板由6个LED数码管显示器和4个按键↑、↓、←、Enter组成，用来显 示系统各种状态、设置参数等。 按键功能如下： ↑：序号、数值增加，或选项向前。 ↓ ：序号、数值减少，或选项退后。 ← ：返回上一层操作菜单，或操作取消。 Enter ：进入下一层操作菜单，或输入确认。

垂直负载必须带刹车。
