新买的ZD-3HE2270M驱动器接上控制系统电机不转怎么回事?(HYX)
2020年2月26日

       这两天遇到一个客户,新买的ZD-3HE2270M驱动器,接上电机和控制信号线后,供给脉冲电机就是不走

       那么我们今天来讲一下如何判定这个驱动器是好还是坏

首先我们需要准备一台好的步进电机,和一台ZD-3HE2270M

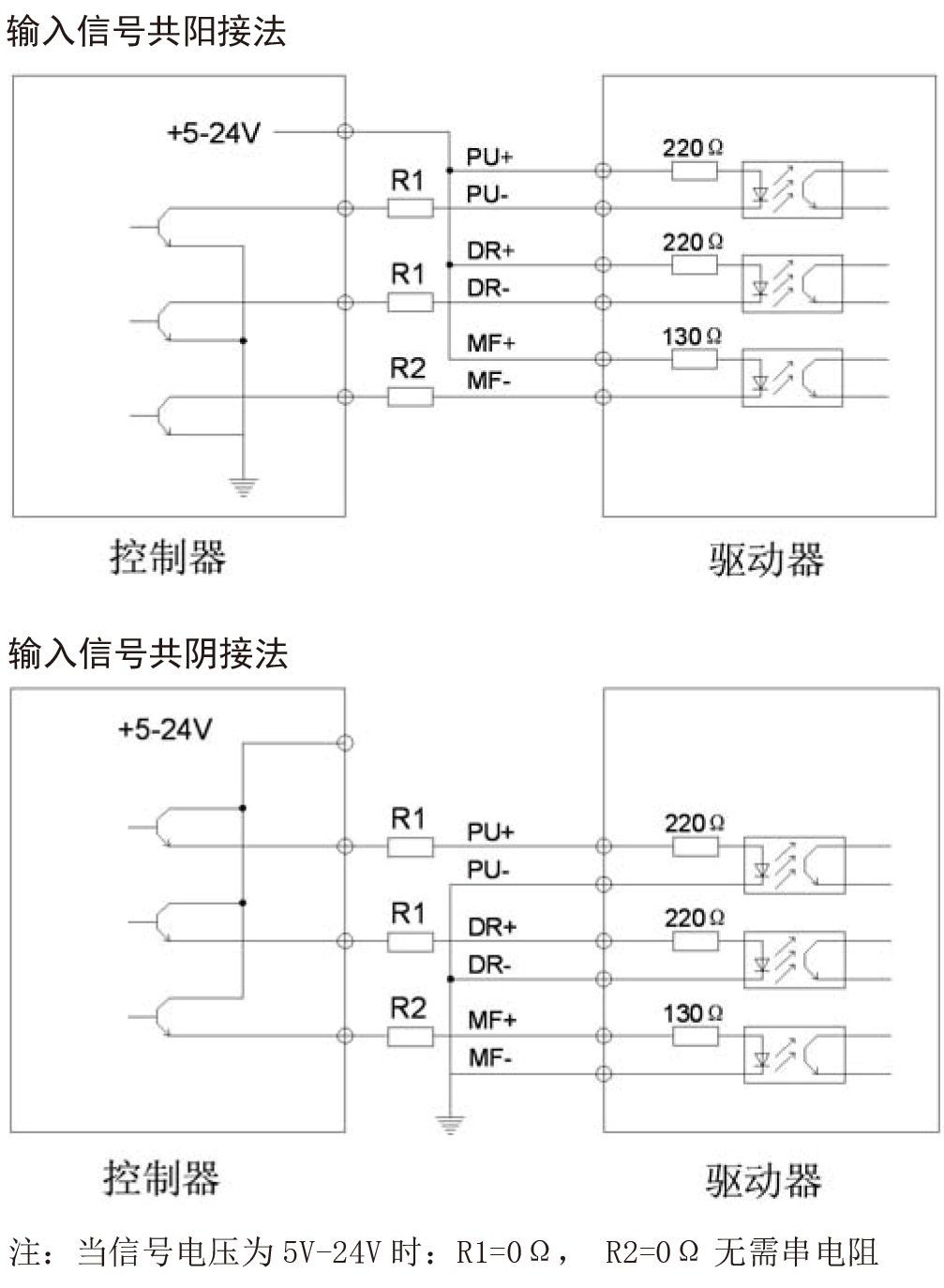

将电机和驱动器接起来,确保驱动器薄码开关都在OFF状态,然后通电,如果第6号拨码开关在ON状态,那么驱动一定会上电不亮,容易使得客户认为驱动烧坏了;如果上电后,电机能锁定,并且驱动器也没有报警现象的话那么我们就把电断掉,然后将驱动器电流调至和电机电流相匹配的状态然后将控制信号线接通,如图123.png

在此时上电,并且供给脉冲信号,如果点有嗡嗡声并且电机一直在震动,那么我们可以去检查一下电流薄码开关,还有供给的脉冲频率,一般电流过低或者脉冲频率过高,都会使得驱动器一直在原地嗡嗡响。

如果电机并没有嗡嗡声而且电机也没有在动,那么我们可以给一下内部脉冲,看电机是否有运转,如果没有运转那么驱动模块有可能坏了,如果运转了那么就代表外部信号没有供给进去,那么我们可以先检测一下驱动器控制端口是否烧坏。

准备一个24V开关电源,将电源的正极接到控制信号脉冲正极端口,将脉冲信号负极端口引一根导线出来和开关电源的负极做一个点动导通断开的动作,然后看电机是否有动作,如果电机走了就代表驱动器没有任何问题,如果电机不走,那么驱动器控制信号端口有可能已经被烧坏了建议更换驱动器。

如果电机和驱动没有任何问题的话,那么可以检查一下控制信号线是否有断裂的,或者控制信号并没有输出给到驱动器





                                                                                                          如有任何技术问题可以致电13371760553黄工
