新款大功率48V50A直流无刷电机驱动器配套1.5kw电机(JH)
2020年3月11日


产品介绍

Ø 采用ARM高速芯片控制

Ø 可应用于上位机(PLC或单片机等)PWM频率或模拟量调速

Ø 可采用手动调速方式(自带电位器,也可外接电位器手动调速)

Ø 过流过压 欠压 堵转 霍尔信号非法温度保护

Ø 速度信号输出。

Ø 优化控制性能调试简单方便

Ø 异常信号报警输出

Ø 高速力矩输出平稳,转速稳定

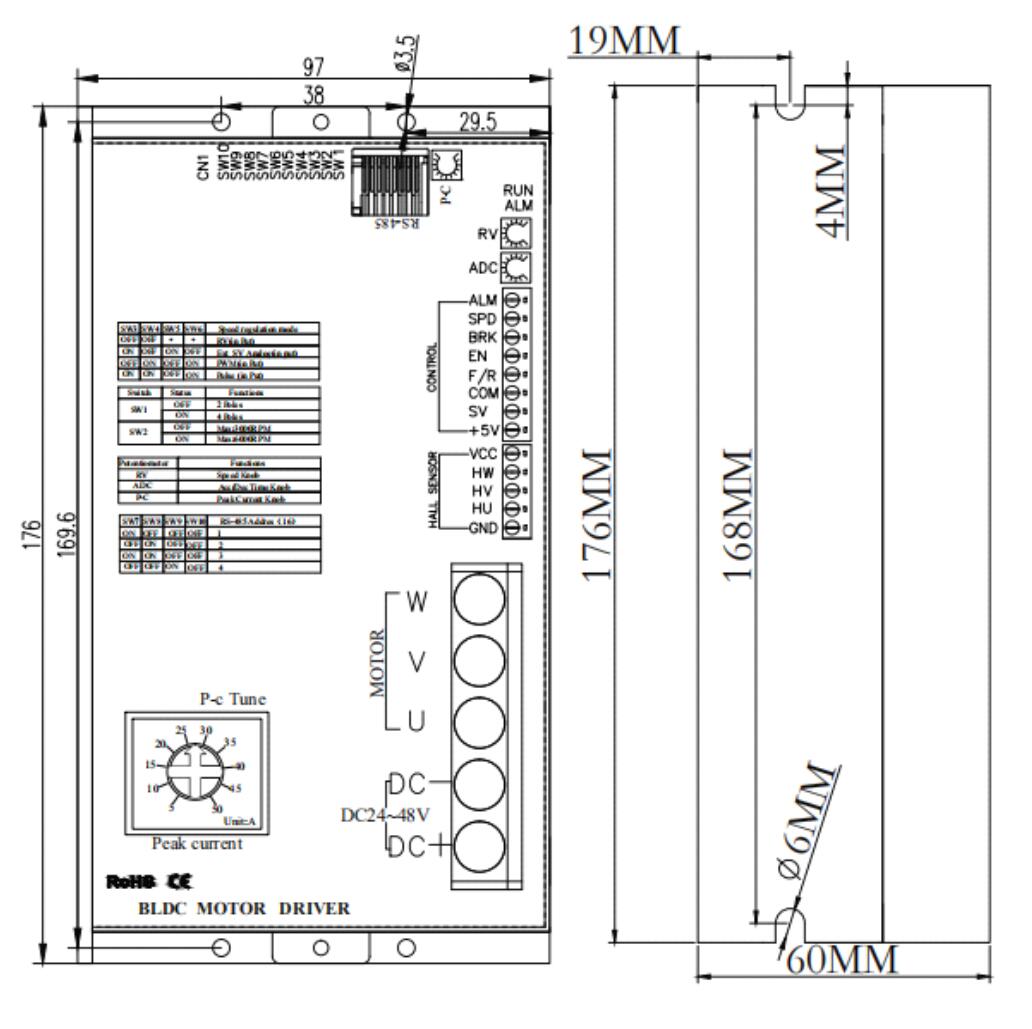

一.驱动器安装尺寸



数字控制信号端口

名称

说明

DC+/DC-

直流电压输入端  (DC24V~DC48V)

U,V,W

电机相线

Hu,Hv,Hw

霍尔信号线

VCC

霍尔电源+

GND

霍尔电源-

SV

外接调速。使用内部调速时悬空。

COM

公共端口  (低电平)

F/R

方向,悬空或高电平时为正转,低电平反转 (和COM短接)

EN

控制信号使能端 高电平停止,低电平运行(和COM短接)

BRK

刹车,高电平停止,低电平运行(和COM短接)

SPEED

速度信号输出端

ALARM

速度信号输出端

通过PC电位器设定峰值输出电流,当负载突然变大的场合,输出电流将限定于设定值,降低电机转速,保护电机不被破坏。设定范围为4-50A。

RV旋钮是调速电位器,接好电机通电后旋转RV可以进行调整速度。

SW1拨码是电机磁极设定端口 。

SW2拨码是电机最高速的限定设置。

    SW7=1 SW8=2  SW9=4  SW10=8  为485地址选择位  ,遵循8421码进行设定地址位

例如:SW7和SW9为ON时,该驱动器的地址码为5




详情咨询 13371760895  蒋工  时代超群北京总部
