28NM大扭矩步进电机带动300KG负载送料(LP)
2020年3月13日

客户想利用步进电机带滚珠丝杆直线导轨,拖动300KG负载,那么选多大的电机合适呢?选用多大的丝杆合适呢?

为客户推荐导轨如下:


上图为HBX150型导轨滑台,选用2010的丝杆移动速度达到100MM/S完全没有问题,此导轨精密、坚固,可单轴使用,可用于多轴组合,可模组化应用,结构简洁,可节省机械设计空间,具有多种安装与连接方式和附件可供设计选择,可搭配多种马达与马达控制调节器,可多点定位与多段控制,选用合适的附件,可提高组装效率,满足设计上不同的精度要求。

HBX系列双线型重型滑台导轨滑块为150mm*155mm含四个导轨滑块,水平最大载重300KG,垂直载重100KG,定位精度0.03MM,可以做到有效行程2米以内。规格:1605、1610、2020、2010,2510,可配86/110/130系列步进电机。

客户要想推动300kg负载,速度要求相对高一些,可以选用下边这款28NM的步进电机


时代超群步进电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。130HCY220AL3S-TK1三相混合式步进电机 步距角1.2°,扭矩28Nm,电流6.8A,机身长220MM,轴径Φ19MM,键6,出轴长52mm,

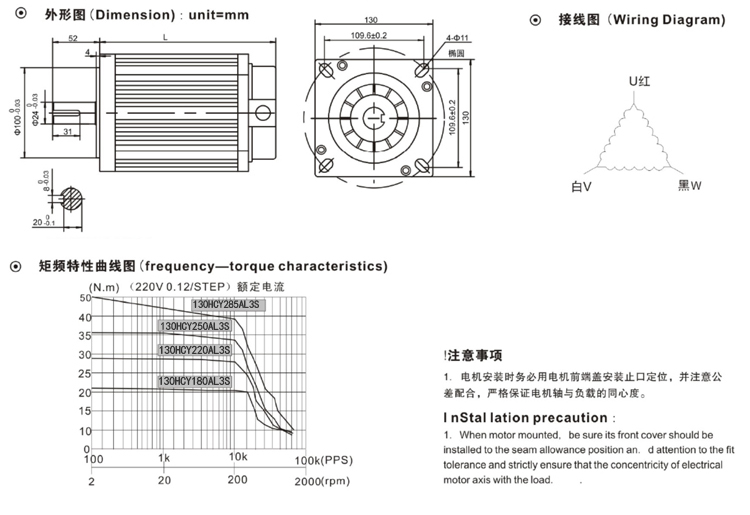

具体尺寸如下




配套驱动ZD-3HE2270M三相步进电机驱动器单电源输入,电压范围:AC110V~220V;驱动电流 1.2A/相到7.0A/相分 16档可调;设有16档等角度恒力矩细分,最高分辨率 60000步/转,其它细分可定制完成;最高反应频率可达 200Kpps;步进脉冲停止超过 100ms时,线圈电流自动减到设定电流的一半,有效降低电机发热;接口信号光耦隔离;内部强电、弱电光耦隔离;信号电平:5V~24V兼容;工作温度:-30℃~85℃;适配电机:三相 57、86、110、130、150系列高压电机;相位记忆功能;带电机电感量调节功能,适配电机发挥最大效能。



具体产品特点如下:

·单电源输入,电压范围:AC110V ~ 220V

·驱动电流 1.2A/ 相到 7.0A/ 相分 16 档可调

·设有 16 档等角度恒力矩细分,最高分辨率 60000 步 / 转 ,其它细分可定制完成

·最高反应频率可达 200Kpps

·步进脉冲停止超过 100ms 时,线圈电流自动减到设定电流的一半,有效降低电机发热

·接口信号光耦隔离

·内部强电、弱电光耦隔离

·信号电平:5V ~ 24V 兼容

·工作温度:-30℃~ 85℃

·适配电机:三相 57、86、110、130、150 系列高15:12:56压电机

·相位记忆功能(注:输入停止超过 3 秒后,驱动器自动记忆当时电机相位,重新上电或 MF 信号由低电平变为高电平时,驱动器自动恢复电机相位)。

·带电机电感量调节功能,适配电机发挥最大效能



联系方式:QQ:467102884  电话:13811070445(刘女士)
