客户定做高速6000转/750W高压直流无刷电机5A驱动套装(LP)
2020年3月18日

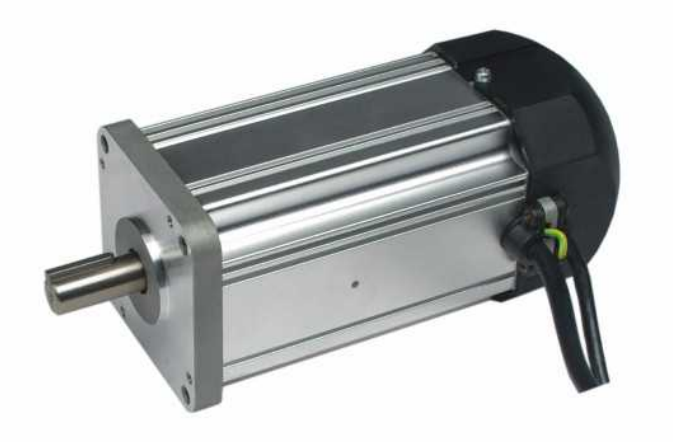

上图为高压直流无刷电80BL140S75-3160TK0,电压为310V,功率为750KW,额定转速为6000转,额定扭矩1.2NM,峰值扭矩3.6NM,电机极对数2,机身长140MM,电机重量大约1.8KG,6000转无刷电机均采用原装进口高转速轴承,高寿命,低噪音,保证设备的良好性能。可用于家用器具以及电控制器、发动机等汽车领域。应用范围非常广泛。

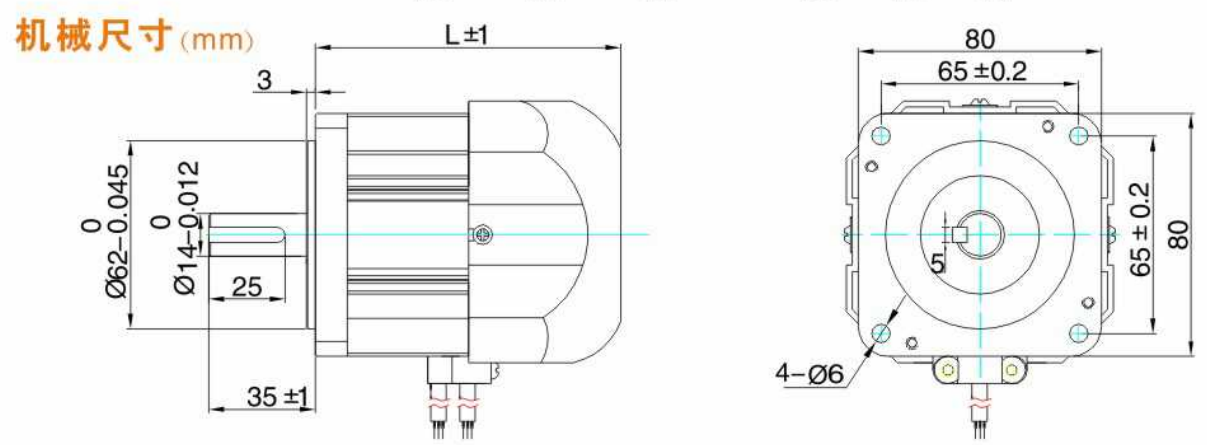

产品尺寸如下:


电机线序图如下:


那么如何给这款无刷电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。750W/310V=2.4A,选配的驱动一般是交流电压输入为220V,电流大于峰值电流(2.4A的2倍左右),选择ZM-7205A(****5A)效果是比较好的.



ZM-7205A 直流无刷电机驱动器是我公司****推出的,针对中功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下,电源电压在  V AC70V~230V 以内 (面板标称  AC80V~220V )的任意一款低压有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域.。

ZM-7205A高压直流无刷驱动器安装孔距图


如何控制电机调速?下图红框可外接电位器调速,VSP端口为调速信号端口



如何控制正反转?下图红框端口短接,即可控制正反转


如何控制电机启停?下图红框端口短接,即可控制正启停


如果短接以后不转,那么多半是没有外接电位器,按照如下操作就可以了


就是吧5V和VSP短接,这样有一个控制信号电压,电机就可以转了。或者直接外接一个电位器即可。

如何控制电机制动?下图红框端口短接,即可控制制动停止


方式:QQ:467102884  电话:13811070445(刘女士)
