利用同步带导轨做标尺定位长度裁切型材控制系统(LP)
2020年3月20日


上图为客户定做一套3米标尺定长控制系统,用于裁切铝型材,控制器面板上输出固定的数值,即可完成行走固定长度


输入移动距离,和移动速度,确定保存,即可走相应的距离,如果换其他距离的时候,需要把移动距离归零,确认以后,在输入其他距离,可实现对型材的裁切等定长控制


CM40L系列控制器支持1-4轴控制,此链接为单轴控制器连接,6路输入 8路输出 全光耦隔离 抗干扰能力强! 485 接口,可与PLC 混合编程 24V 双电源隔离供电,分为系统供电与IO 供电 编码器接口,可做专机!程序行480 行 USB 接口,系统供电,上位机软件或图片下载使用! 直线插补 圆弧插补。

这个系列最大的特点是可以刷组态,这样可以把定长控制的界面刷到第一页,方便客户使用



同步带采用高刚度铝合金做机体;运行速度快,最大可到2000mm/s;有效行程大,最长可做到3米;可任意组装,接收非标定制;具有高等级机械效率;摩擦系数小,噪音低,维护少。

具体尺寸图如下:

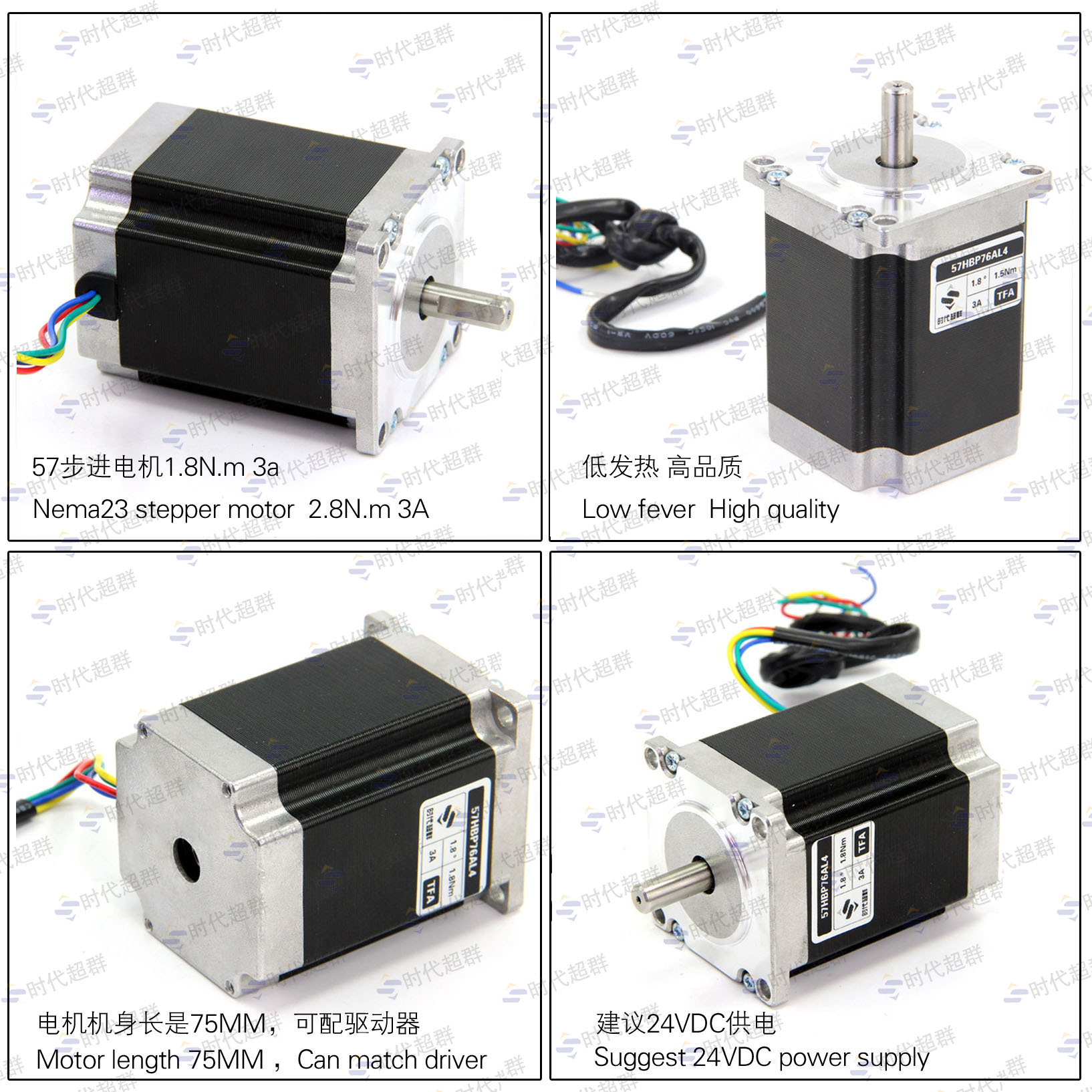

上图为时代超群57HBP76AL4双两相步进电机,步距角1.8°,扭矩1.8NM,电流3A,此款电机结构简单、可靠性高、经济耐用;电机止口38,孔距47,出轴长21/21,轴径8/8 扁/圆(轴6.35也可以做),适配各类两相步进电机驱动器。

产品参数表如下



搭配时代超群数字式驱动,高速大力矩、低噪音;可靠性强,温升小、运行平稳。配套的驱动器为中性驱动器,这款驱动的性能我说两款型号大家想必都不陌生,DM556



驱动器是我公司采用自主研发的高性价比的细分驱动器,具有优越的性能,特别适合大批量低成本用途,中性外壳可供客户贴牌使用。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,极具竞争力和吸引力。

两相步进电机驱动器低价格,高速力矩大;供电电压可达50V;输出电流峰值可达5.6A;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4,6,8 线两相步进电机;光隔离差分信号输入,脉冲最高响应频率最高可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便,八档可选;4 位拨码,共15 档细分;具有过压、短路等保护功能;双极恒流PWM 驱动输出。



上图电机可定做双出轴电机

联系方式:QQ:467102884  电话:18710050116(刘女士)
