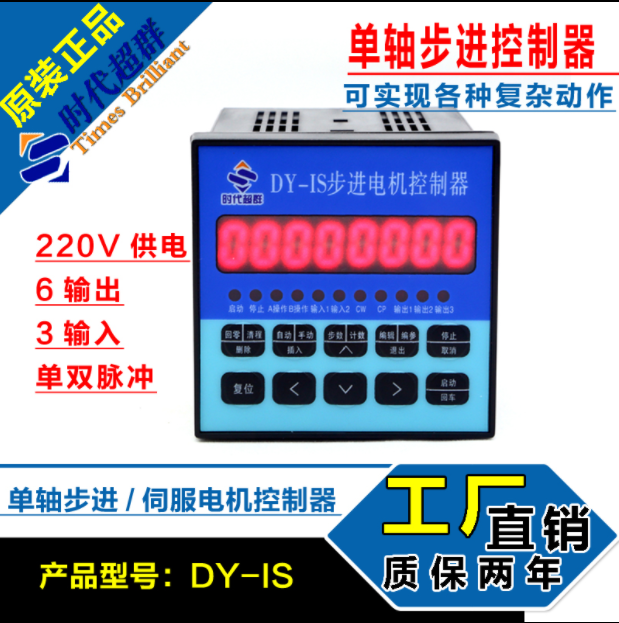

DY-IS步进/伺服控制器，具有体积小、可靠性高、寿命长、易于使用指令丰富等特点。

产品特点：

· 控制轴数：单轴； · 指令特点：任意可编程（可实现各种复杂运行：定位控制   和非定位控制）；

 · ****输出频率：40KHz( 特别适合控制细分驱动器 )；

 · 输出频率分辨率：1Hz； · 编程条数：99 条；

 · 输入点：6 个（光电隔离）；

 · 输出点：3 个（光电隔离）；

 · 一次连续位移范围：—7999999~7999999；

 · 工作状态：自动运行状态，手动运行状态，程序编辑状态，   参数设定状态；

 · 升降速曲线：2 条（****化）；

 · 显示功能位数：8 位数码管显示、手动 / 自动状态显示、   运行/停止状态显示、步数/计数值/程序显示、编辑程序，   参数显示、输入 / 输出状态显示、CP 脉冲和方向显示；

· 自动运行功能：可编辑，通过面板按键和加在端子的电平      可控制自动运行的启动和停止；

 · 手动运行功能：可调整位置（手动的点动速度和点动步数   可设定）；

 · 参数设定功能：可设定起跳频率、升降速曲线、反向间隙、   手动长度、手动速度、中断跳转行号和回零速度；

· 程序编辑功能：可任意插入、删除可修改程序。具有跳转   行号、数据判零、语句条数超长和超短的判断功能；

 · 回零点功能：可双向自动回到零点；

· 编程指令：共 14 条指令；

 · 外操作功能：通过参数设定和编程，在 ( 限位 A)A 操作   和 ( 限位 B)B 操作端子上加开关可执行外部中断操作；

 · 电源：AC220V（电源误差不大于 ±15%）。

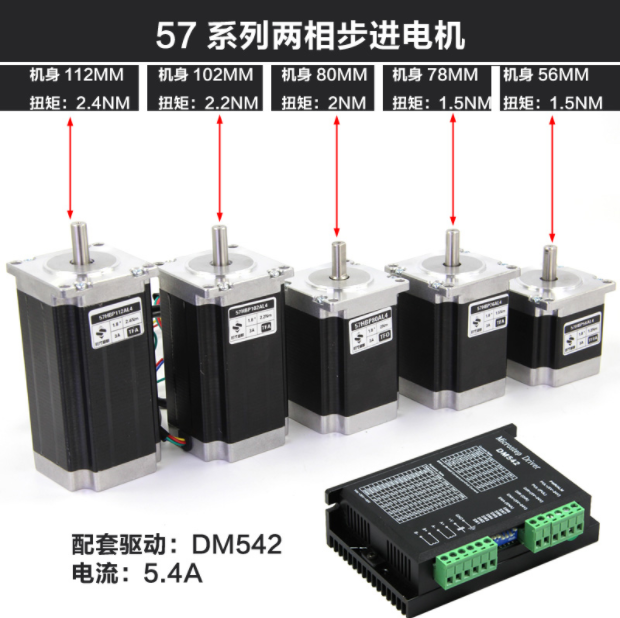

下面介绍一下57系列的步进电机+57步进电机驱动器DM542+200W,24V开关电机+DY-IS控制器的接线，如下图，

步进电机的:红绿两根线接DM542的A+,A-，蓝黄两根线接DM542的B+B-.接200W电源的输出端子对应的正负极。驱动器的脉冲+与方向+短接一起接DY-IS的DC5V12脚上，DM542的方向-接DY-IS的方向14脚，DM542脉冲-接DY-IS的脉冲13脚上。如下图：
