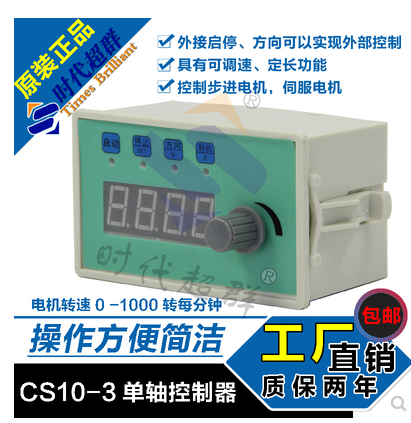

CS10-3脉冲发生器可以控制步进电机，伺服电机，电机转速0-4000转/每分钟，方波，无极可调。外接启停、方向可以实现外部控制。具有调速、往返、定时、定长等功能。

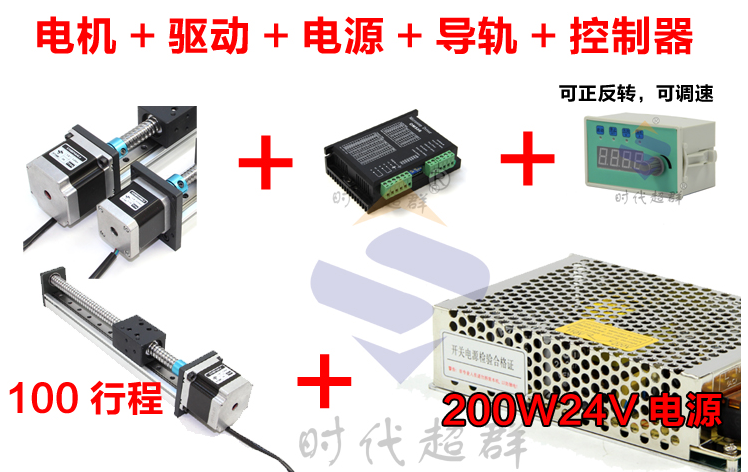

客户选的套餐，拿回去接上线就可以正常的动转了。

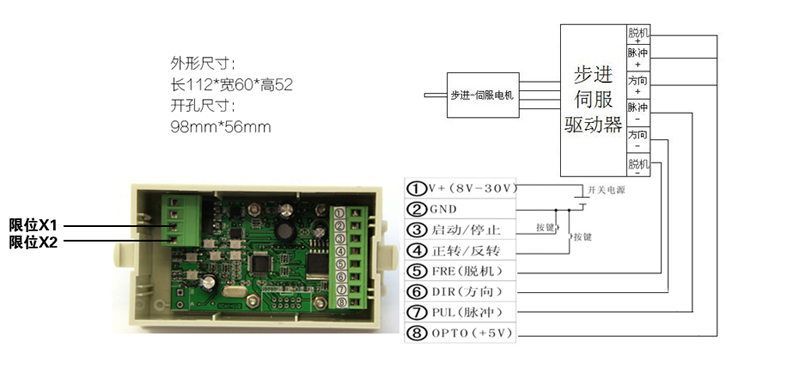

接线方法

控制器CS10-3的OPTO(+5V)接入步进驱动器MD542的PUL+和DIR+端口。

控制器CS10-3的PUL（脉冲）接入步进驱动器MD542的PUL-端口。

控制器CS10-3的DIR（方向）接入步进驱动器MD542的DIR-端口。

控制器CS10-3的V+接入电源24V+

控制器CS10-3的GND接入电源24V-

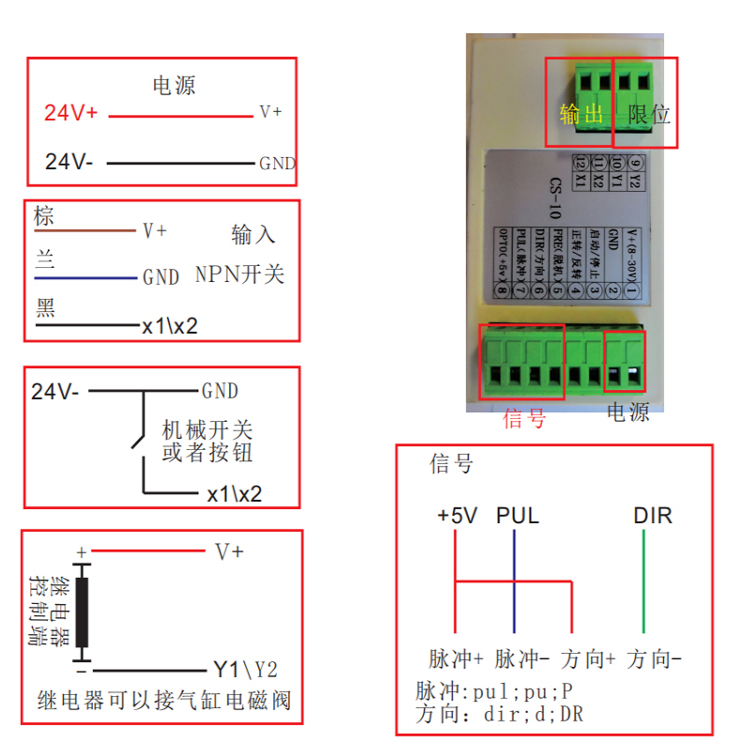

以下为图纸解析：

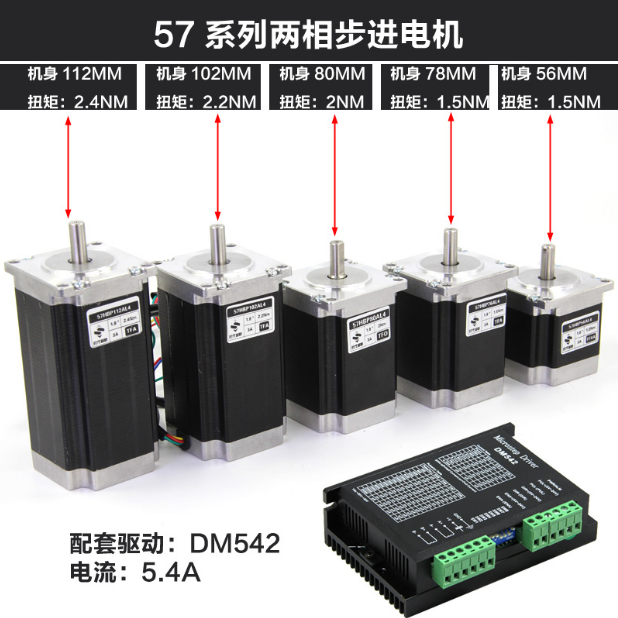

57系列步进电机可选：

联系人：王工：13581640207（微信同号） QQ:724864963
