产品概述 ZM-7205A直流无刷电机驱动器是我公司****推出的，针对中功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下，电源电压在AC80V~250V以内（面板标称AC80V~220V）的任意一款低压有霍尔或无霍尔的三相直流无刷电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。
主要特点 ◆ 可外接速度显示板，显示转速；也可以接电脑，用来设置驱动器参数； ◆电流速度双闭环设计，低速力矩大，运行平稳； ◆高力矩高转速输出，****转速达10000rpm/min；(根据用户电机而定) ◆调速方式：外接PWM调速或外接电位器调速； ◆ 有EN（使能）、DIR（方向）、X1 (刹车)信号控制端； ◆可输出测速脉冲FG，（光电隔离，门极输出）； ◆可输出报警信号ALM供用户检测（光电隔离，门极输出）； ◆具有过流、过压、欠压、风扇控制、霍尔传感器相位出错、马达堵转等保护功能。
转速表的接线： 转速表总共红，黑，棕，三根线，红色线接到（+5V2）电机霍尔电源正上， 黑色线接到 （GND1）控制信号电源地。 棕色线接 （HU，HV ,HW)信意1个 霍尔传感器信号上都可以。

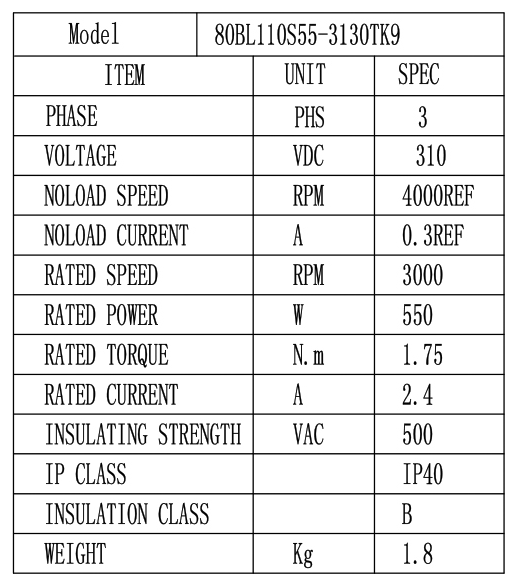

以下为配套的无刷电机参数表：
