86HCY150AL3-TK0三相混合式步进电机采用优质冷轧硅钢片和耐高温永磁体制造，业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。 步距角1.2°，扭矩7N.m，电流5.2A，机身高150MM，轴径Φ14MM，键6，出轴长35mm，广泛适用范围于激光、医疗、纺织、安防等行业。 配套驱动器ZD-3HE2254三相步进电机驱动器采用先进的DSP控制系统，性价比高；采用4bit开关设置16组等角度恒力矩细分，****分辨率60000脉冲/转；****反应频率可达200Kpps；输出步进脉冲停止超过100ms时，线圈电流自动减到设定电流的一半；采用光电隔离器件耦合信号输入/输出；驱动电流从1.2A/相到5.0A/相，分16档可调；单电源输入，电压范围：AC110-220V；I/O信号,所有输入信号均通过光电隔离，信号电平5～24V电平兼容。配套控制器 可选配套RV50蜗轮蜗杆减速机
蜗轮蜗杆减速机的主要特点是具有反向自锁功能，可以有较大的减速比，输入轴和输出轴不在同一轴线上，也不在同一平面上。但是一般体积较大，传动效率不高，精度不高。我公司生产的蜗轮蜗杆机械结构紧凑、体积外形轻巧、小型高效；热交换性能好、散热快；安装简易、灵活轻捷、性能优越、易于维护检修；运行平稳、噪音小、经久耐用；使用性强、安全可靠性大我公司生产RV30 RV40 RV50 RV63 RV75 RV90多种系列可供选择！ 蜗轮蜗杆安装尺寸图

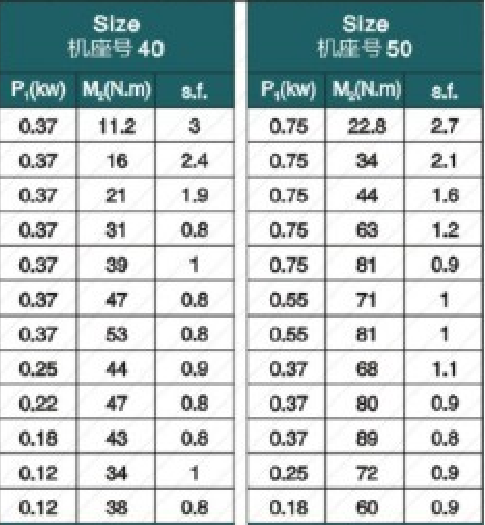

减速机如何选型： 1.考虑输出所需扭矩： 输出扭矩=电机扭矩*减速比*效率＞实际需要的扭矩≤减速机能承受的额定扭矩 注意：好多人认为电机转矩乘以减速比就是减速机输出的转矩了。其实这是个误区。减速器有自身承受的额定输出转矩和****输出转矩。此款8N.M步进电机，如果在配个20速比的蜗轮蜗杆减速机的话;按照上面说的 输出转矩就能达到160N.M了。考虑到输出效率的问题，就只有96NM了， 按照正常机座RV40匹配的话 减速器额定输出的也就在39左右。所以，要想输出转矩大就得选择大点机座号RV50的减速机，来匹配这款电机。输出扭矩可达81NM,不然的话会造成减速器容易打齿损坏。或者增大减速机减速比（大减速比的承受的额定输出扭矩也相应会变大） 速比的选择及额定输出扭矩
联系方式：QQ:467102884 电话：18710050116（刘女士）
