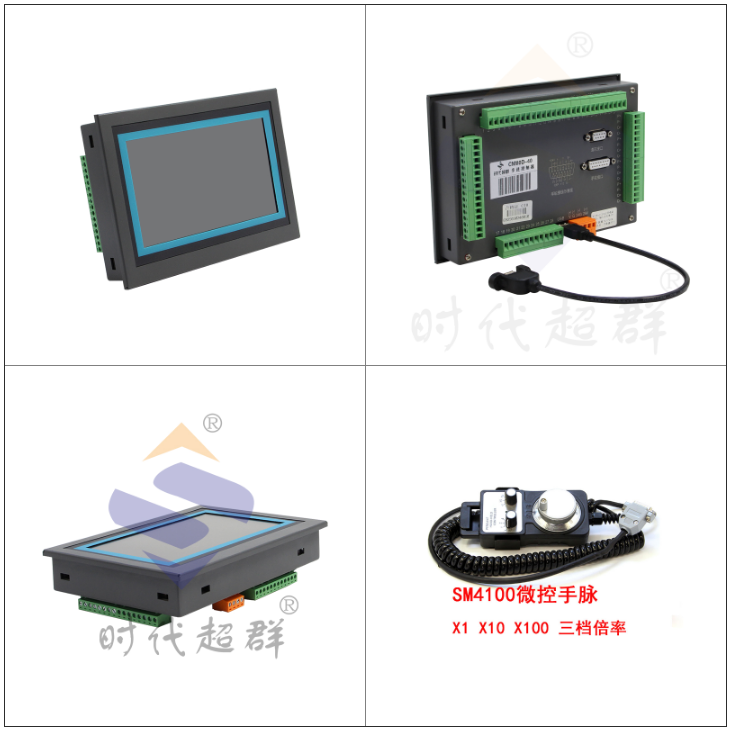

时代超群CM80D触摸屏运动控制器M3C多轴触摸屏控制器工业用替PLC(WWL)
2020年4月26日






CM80D 多任务运动控制器,是我司第三代通用功能类控制系统,之前我司产 品只能执行单线程任务,即必须等待当前动作执行完毕才能执行下一动作,现 在既能执行单线程任务,又能多个线程任务并行执行,最多可支持 20 个任务同 时运行,全触摸操作,既能四轴联动,又支持非联动轴运动,编程简单,上手容 易,极大的满足了用户对复杂动作的需求,广泛用于工业控制、医疗电子、节能 环保、智能交通、电力系统、通讯系统、纺织行业、数控行业、汽车电子、车载 设备、通信设备、网络终端等领域。欢迎广大用户定制专机,曾为客户做过八轴 运动控制器。

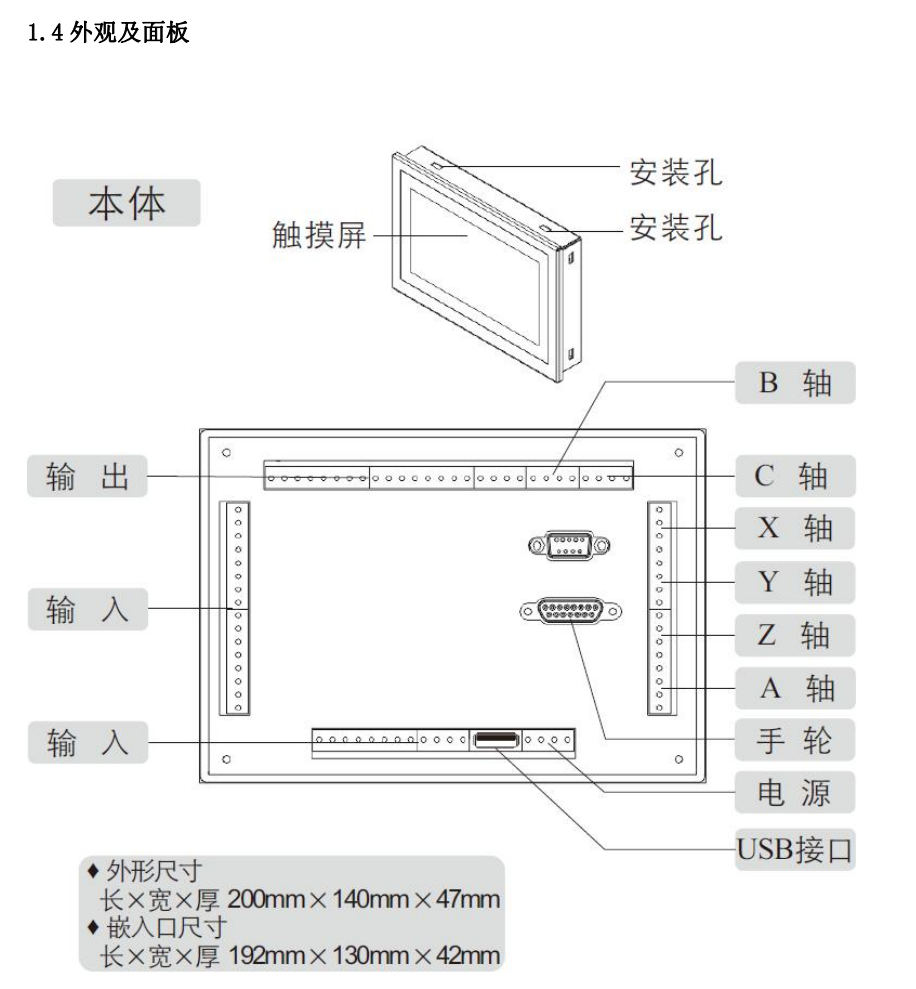

1.2 系统组成 控制系统主要由以下几部分组成:

▎高精度、高精度进口 CPU

▎专门的运动控制芯片(信号 5V 脉冲+方向)

▎7 英寸彩色触摸显示屏(分辨率:800×480)

▎输入/输出(28 路光电隔离 24V 输入,18 路光电隔离 24V 输出,单通道额定 电流 500mA)

▎1 路 0-10V 主轴调速模拟量输出

▎带有一路标准 MPG 接口,外接手脉

▎壳体合金材料,坚固耐用,外观简单大方

1.3 技术指标

▎最小数据单位:0.001mm(0.001 度或 0.001 圈)

▎最大数据尺寸:±99999.999mm

▎支持 46 个中文编程指令

▎每台设备最多存储12个程序文件,每个程序文件可同时进行20个线程任务, 单个线程任务最多编写 512 行程序 ▎最高脉冲输出频率:350K

▎进给轴最大移动速度为 21mm/min

▎控制轴数:1-4 轴(X,Y,Z,A)

▎联动轴:X,Y,Z,A 轴直线插补,X,Y 轴做圆弧插补

▎非联动轴:X,Y,Z,A 轴 ▎主轴:S

▎进给速度倍率:10%-500%通过自动模式和手动模式 F(显示进给速 度)下方的“+”“-”调节,增量为 10%

▎模拟量速度倍率:10%-200%可调,通过自动模式 S(显示模拟量速度)下方 的“+”“-”调节,增量为 10%

▎电子齿轮:分子:1-99999,分母:1-99999

▎系统主要功能:自动、手动、程序、参数、IO 等

▎安全保护:过压、过流、防反接

▎进度补偿:反向间隙补偿
