东芝全新推出TB5128FTG 小封装 大电流 发热小 ****支持128细分 ck
2020年4月30日


东芝全新推出一款步进驱动芯片TB5128FTG,本芯片采用PWM 斩波的两相双极步进电机驱动器。内置时钟解码器。采用BiCD 工艺制造,额定输出为50 V/5.0 A(电机电源电压 = 44 V)。


 TB5128FTG功能特点

BiCD 工艺集成式单片IC

可控一台双极步进电机。

PWM 控制的恒流驱动。

低导通电阻(高压侧+低压侧 = 0.25Ω(典型值))

MOSFET 输出级。

允许全步、半步、四分之一步、1/8 步、1/16 步、1/32 步、1/64 步、1/128 步运行。

高效电机电流控制机构(ADMD:****动态混合衰减)

内置防失速结构(AGC:主动增益控制)

内置无电流检测电阻电路控制结构(ACDS:****电流检测系统)

高电压和电流(有关规格请参考****最大额定功率和工作范围)

多故障检测功能(热关断(TSD)、过流保护(ISD)、上电复位(POR)、电机负载开路(OPD))

故障检测(TSD / ISD / OPD)信号输出功能

内置VCC 调节器供内部电路使用

通过外部电阻和电容可以调节电机的斩波频率。

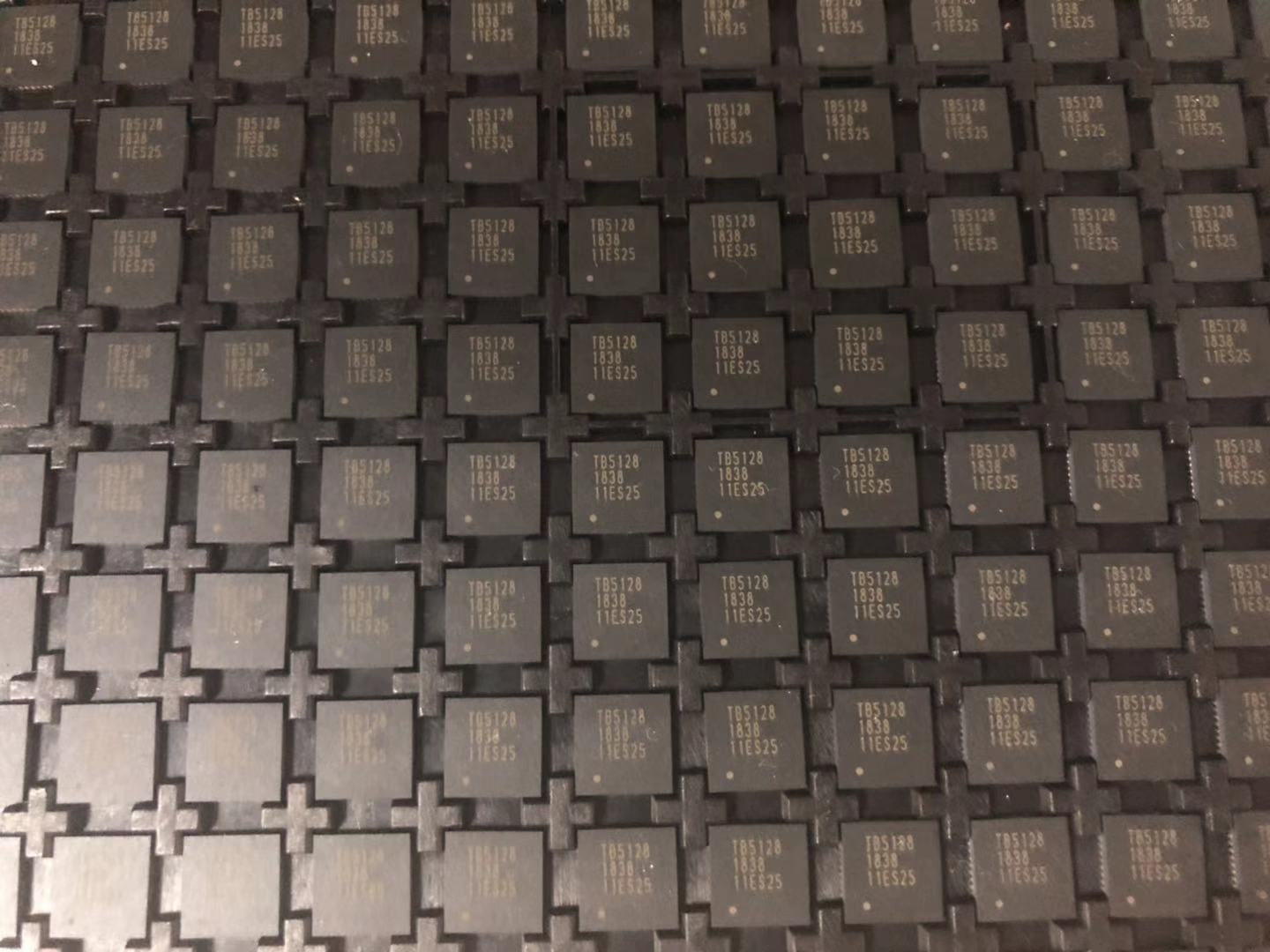

带有散热焊盘的小型封装


TB5128FTG为QFN封装超低的导通电阻,这样的设计有利于开发人员充分的

利用空间方便产品设计。超低的导通电阻和芯片本身带散热焊盘,让芯片

自身的发热量更小有利于整机散热延长使用寿命。

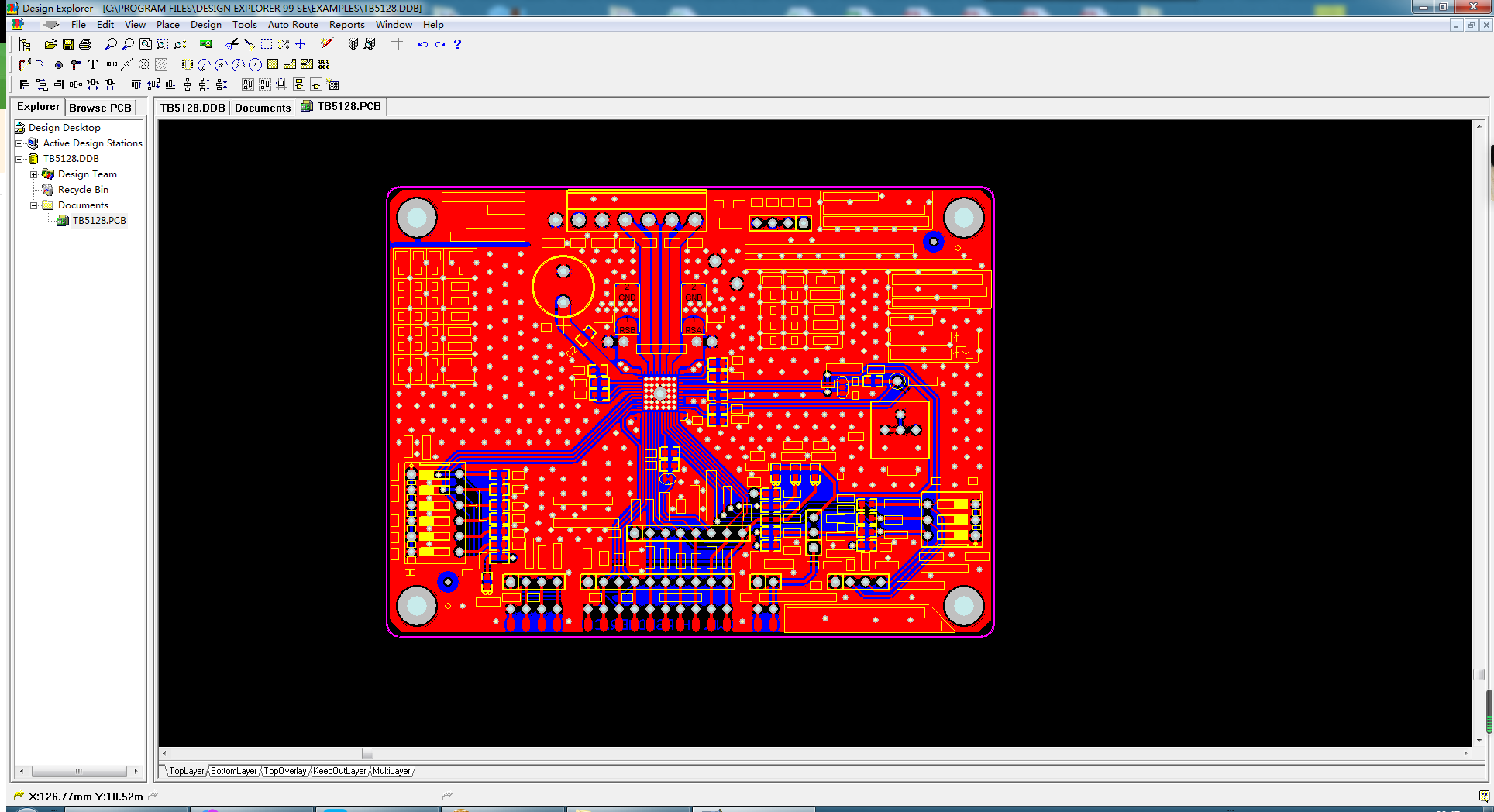

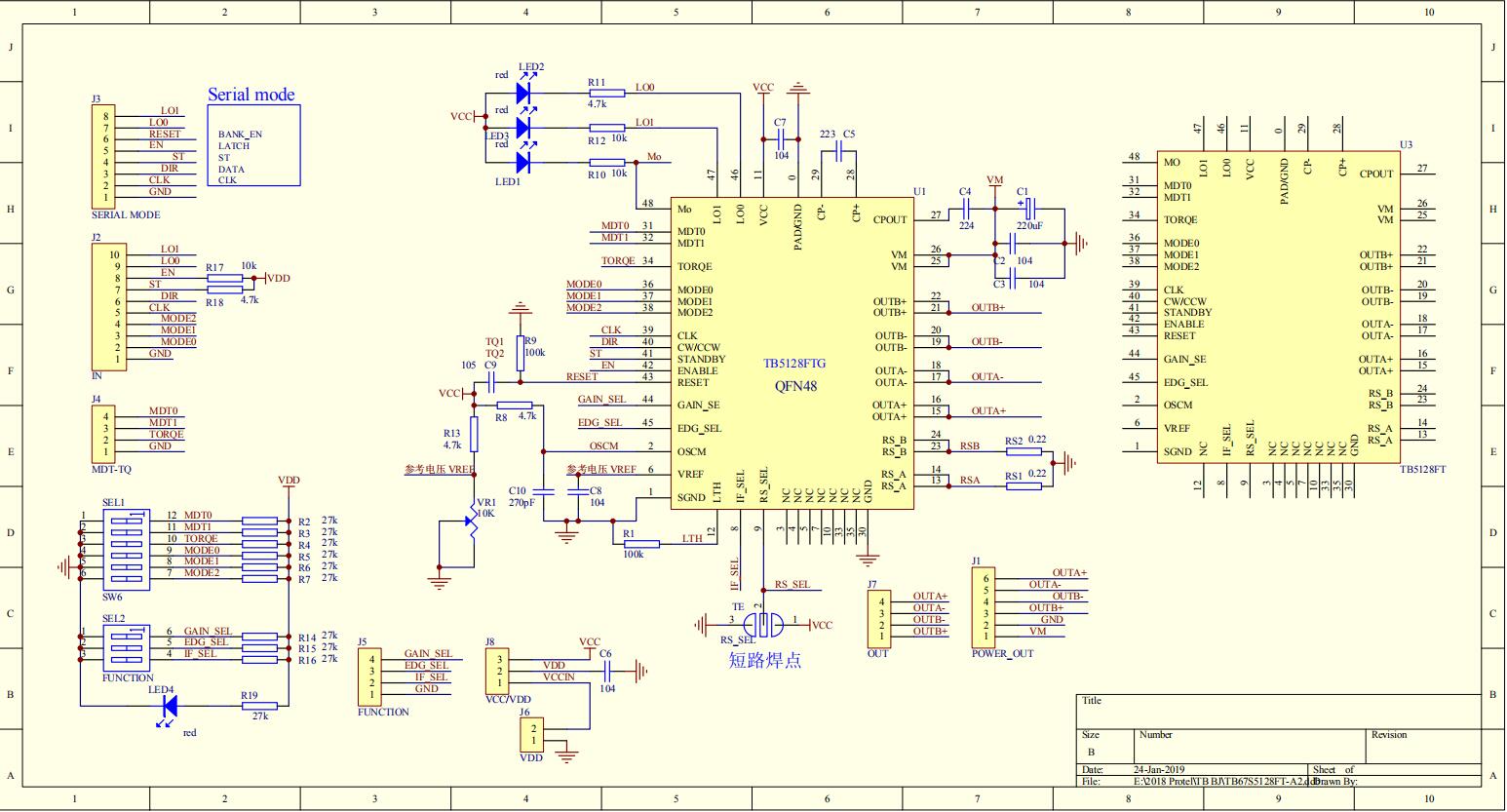

北京时代超群提供超详细的产品设计资料



有需 LV8731 、 LV8728 、 LV8729 、 LV8727 、 LV8726 、STK682、 TB67S109 、TB6600 、TB6560 步进电机驱动器 芯片的 可以找我、技术问题随时可以交流     15311412871  18010107259
