时代超群交流伺服电机常见问题及解决方法汇总——利用串口速度模式控制(LP)
2020年5月13日


今天介绍一下DM系列伺服驱动器如何利用485或者232串口通讯来控制电机速度,以一定速度一直转

客户想利用485通讯上位机软件实现实时速度控制,就是需要什么速度输入什么速度值,电机一直转,位移无限大。那么就需要速度模式

首先,伺服驱动器必须选用带串口,可以是485串口,也可以是232串口

下图是焊线定义


232通信需要焊2.3.5


485通信需要焊7.8.5


橙色线不用接!!

另外485还有另外一种线序如下

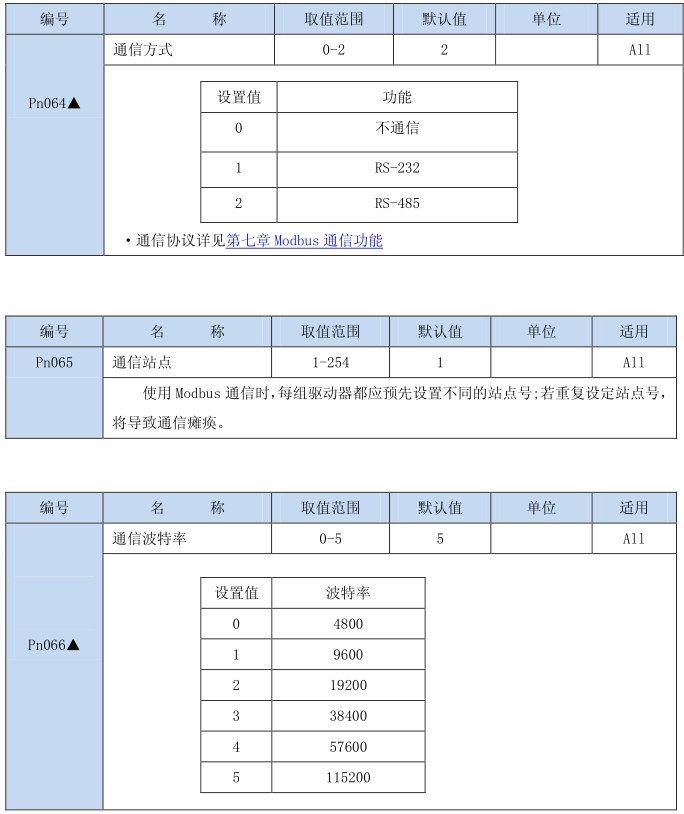

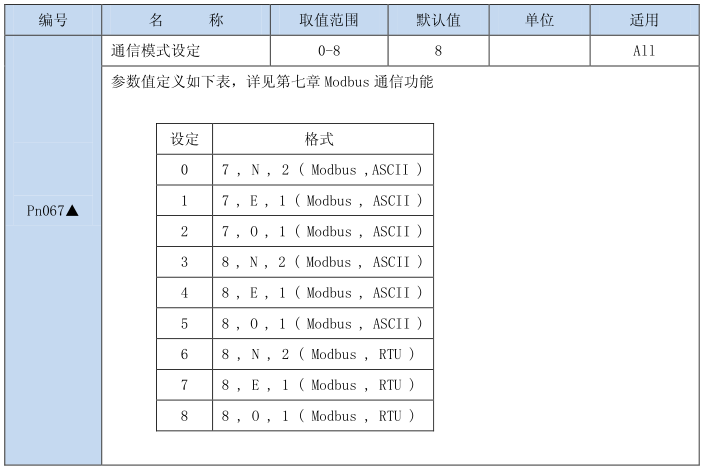

接好串口线以后进行参数匹配 (Pn064~Pn067)与软件配置一致



匹配和上位机软件参数,必须保持一直

然后按照如下操作:

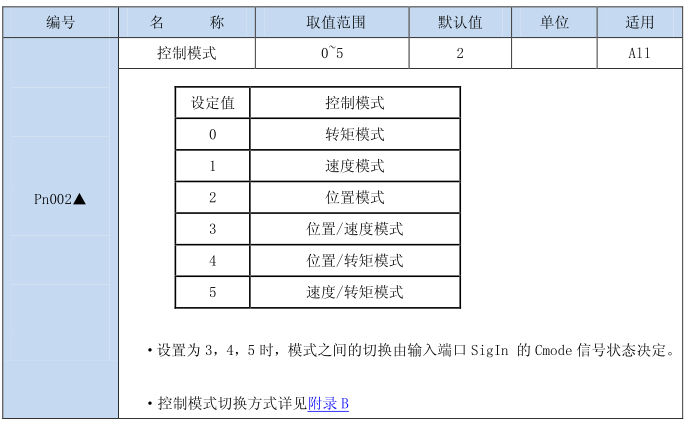

PN002设置为1速度模式

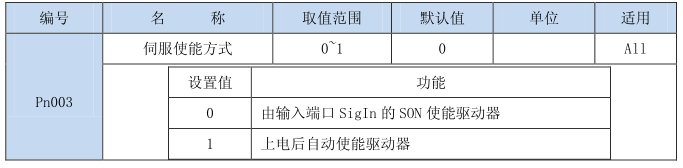

PN003设置为1,无论是通讯还是脉冲控制都属于外部控制模式

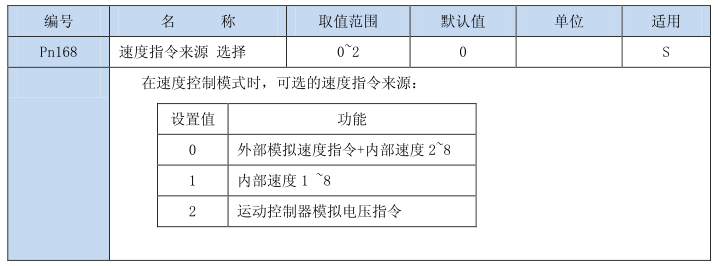

PN168设置为1,内部速度控制


PN169设置为你想要的速度即可


时代超群以下系列的伺服电机均可加串口通讯功能

另外还有高压系列


联系方式:QQ:467102884  电话:13811070445(刘女士)
