新款28步进电机0.1NM搭配ZD-2HD318噪音小发热小(LP)
2020年5月14日

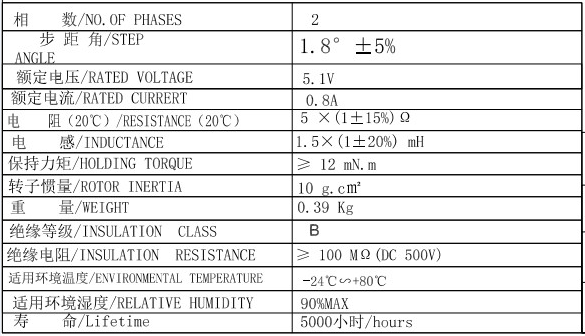

上图为一款体积小巧28法兰机身长24MM步进电机,步距角1.8°,工作电流1A,保持转矩:0.1Nm。电阻5Ω,电感1.5MH,温升85K Max,环境温度-24℃-+80℃,绝缘等级:B级,这款电机可用于贴片机。


产品尺寸图如下:


电器原理图如下:


这总电机由于电流非常小,用一般的驱动器会发热比较大,所以我们建议使用我公司的ZD-2HD318驱动器,性能稳定,发热小,驱动0-1.8A电流可调


ZD-2HD318高性能两相步进电机驱动器具有高集成度、高可靠性;接口采用高速光耦隔离;最大输出电流1.8A;最高输入电压:DC 32V(峰值);短路、过流、过热保护功能;内部每秒0-10K脉冲,实现简单控制;高细分,最大支持128细分设定。

主要功能:

·整步、2、4、8、16、32、64、128细分可调

·短路、过流、过热保护功能自动保护

·自动半流锁定,减少待机发热

·支持脱机、使能、锁定等功能

联系方式:QQ:467102884  电话:13811070445(刘女士)
