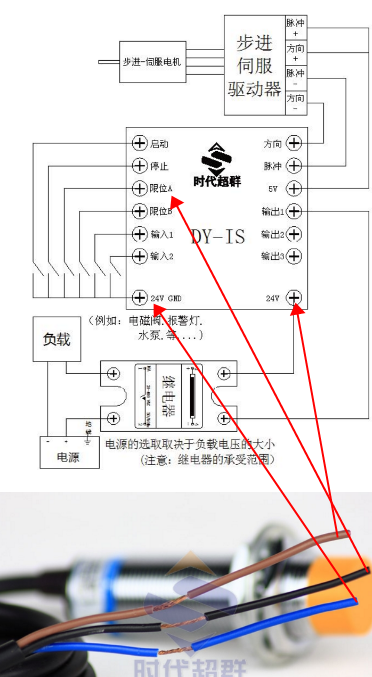

上图是客户购买的DY-IS控制器和一台57-56的步进电机，DM542驱动器，和一款100W开关电源，客户想实现碰到限位反转的，功能，可是限位接通以后，不反转，是什么原因呢？ 此时我们应该注意，限位是如何接的， 客户吧限位开关的正负极接到电源上，信号输入端接到了控制器的限位口，但是不起作用，主要是因为限位的正负极开关应该直接接到控制器的下列端口
限位如何接？ 直流三线接近开关的三根线分别是：棕色线---24V(电源正极) 蓝色线---com-(电源负极) 黑色线---限位A/B（输出信号）
要按照上图的接法接，才可以： 直流三线接近开关的三根线分别是：棕色线---24V(电源正极) 蓝色线---com-(电源负极) 黑色线---限位A/B（输出信号）
接近开关的作用，是当控制器检测到开关量信号以后，可以控制一个反馈，来完成设定的动作，比如导轨滑台接两个接近开关在两侧，实现限位功能，可以让导轨在两个限位之间做往复运动。
上图为客户订购的一套设备，主要是让一根有效1300的导轨，以让电机以一分钟100转的速度带动导轨做往复运动，根据客户的要求，我们为客户选择了一套步进控制系统，包括一根HBX系列双线导轨，一个2.8NM的步进电机，一款数字式驱动器和一款可外接限位功能的可编程控制器，限位采用的是8MM检测接近开关。
时代超群DY-IS步进/伺服控制器，具有体积小、可靠性高、寿命长、易于使用指令丰富等特点。DY-IS可控制轴数为单轴；可编程（可实现各种复杂运行：定位控制和非定位控制）；****输出频率40KHz，特别适合控制细分驱动器；输出频率分辨率1Hz；编程**** 99 条；8 位数码管显示，手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP 脉冲和方向显示；有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能：可双向自动回到零点；编程指令共 14 条指令。
