介绍一款时代超群ZD-M42S 两相直流步进电机驱动器(WTH)
2020年9月15日

主要功能特点

高集成度高可靠性

接口采用超高速光耦 隔离抗高频干扰能力

安装在电机背面,减少占用空间

****输入电压:DC 32V(峰值)

多种细分可选(11/21/41/81/161/321/641/128

过热自动关断输出保护

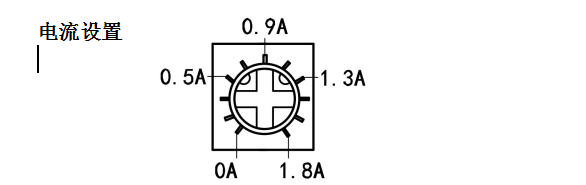

输出电流可选0A-1.8A

自动半流锁定

支持脱机、使能、锁定等功能

工作条件

项目

最小

额定

最大

单位

环境温度

-30


80

输入电压(DC)

9

24

32

V

输入频率

0


16000

Hz

输出电流

0


1.0

A

接口电压

H

4.5

5

5.5

V

L

0

0

0.5

V



接口定义



与控制器接线方法





R为串联限压电阻,当控制器的接口电压为5V时,无需R,直连既可; 当接口电压为12V时,请串联1K电阻; 当接口电压为24V时,请串联2.7K电阻



适用电机类型

42两相步进电机(电机电流不超过1.8A)



细分选择列表

细分

脉冲 /

SW1

SW2

SW3

1

200

OFF

OFF

OFF

2

400

OFF

OFF

ON

4

800

OFF

ON

OFF

8

1600

OFF

ON

ON

16

3200

ON

OFF

OFF

32

6400

ON

OFF

ON

64

12800

ON

ON

OFF

128

25600

ON

ON

ON








外形尺寸











北京时代超群电器科技有限公司

电话:010-67185922

传真:010-87197282

           有需要或想更多了解的朋友请与我联系

         联系人:王工     电话:18501531992
