时代超群110系列直流无刷电机电机采用节能环保领域的骄子-烧结钕铁磁硼钢,保证设备的良好性能;使用环境-20℃—50℃;8极3相;绝缘等级B累。上图为110BL110S100-430TKA,电机功率1KW,转速3000转,电压48V,输出扭矩3.2NM

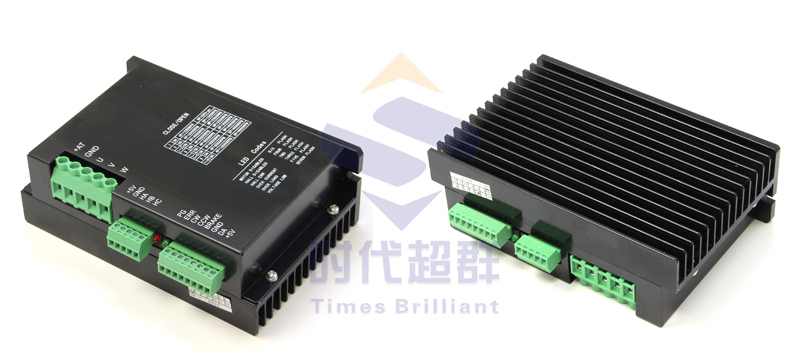

搭配的驱动器ZM-6535A采用美国高性能专用无刷直流电机驱动芯片,该控制器适合驱动中小型无刷直流电机。由于采用新型的PWM技术,使电机运行速度高, 振动小, 噪声低,运行平稳。。
今天介绍一下这款电机驱动套装如何控制速度和方向呢? 控制原理图如下:
注意事项:+AT接48V+,GND接0V,正负不要接反,此款驱动没有反接保护 电机线序如下:(注意我公司有两种线序的电机,1kw的电机以红框为准)
调方向的话用GND和CCW短接是一种方向,GND和CW短接是另外一种方向。 接双控开关(三档自锁)控制正反转和启停
双向开关,客户向着左旋转就相当于,GND和CCW接通,那么电机,就正传方向,如果回位,那么就相当于断开,电机停止运转,向着右旋转就相当于GND和CW接通,就是电机反转 我公司110系列无刷电机还有1.5kw,3000转款,欢迎订购 电机接线图如下:
