CM35D系列-速度模式编程实例(1)(XH)
2020年9月16日

CM35系列是我司推出的一款可编程运动控制器,采用高性能 32 位 CPU,驱动装置采用细分步进电机或者伺服电机,配

备液晶显示器,全封闭触摸操作键盘,系统具有高可靠性,高精度,噪音小,操作简单等特点。

本篇主要介绍速度模式下的编程实例;

运行要求:在2个限位开关之间往返运行。

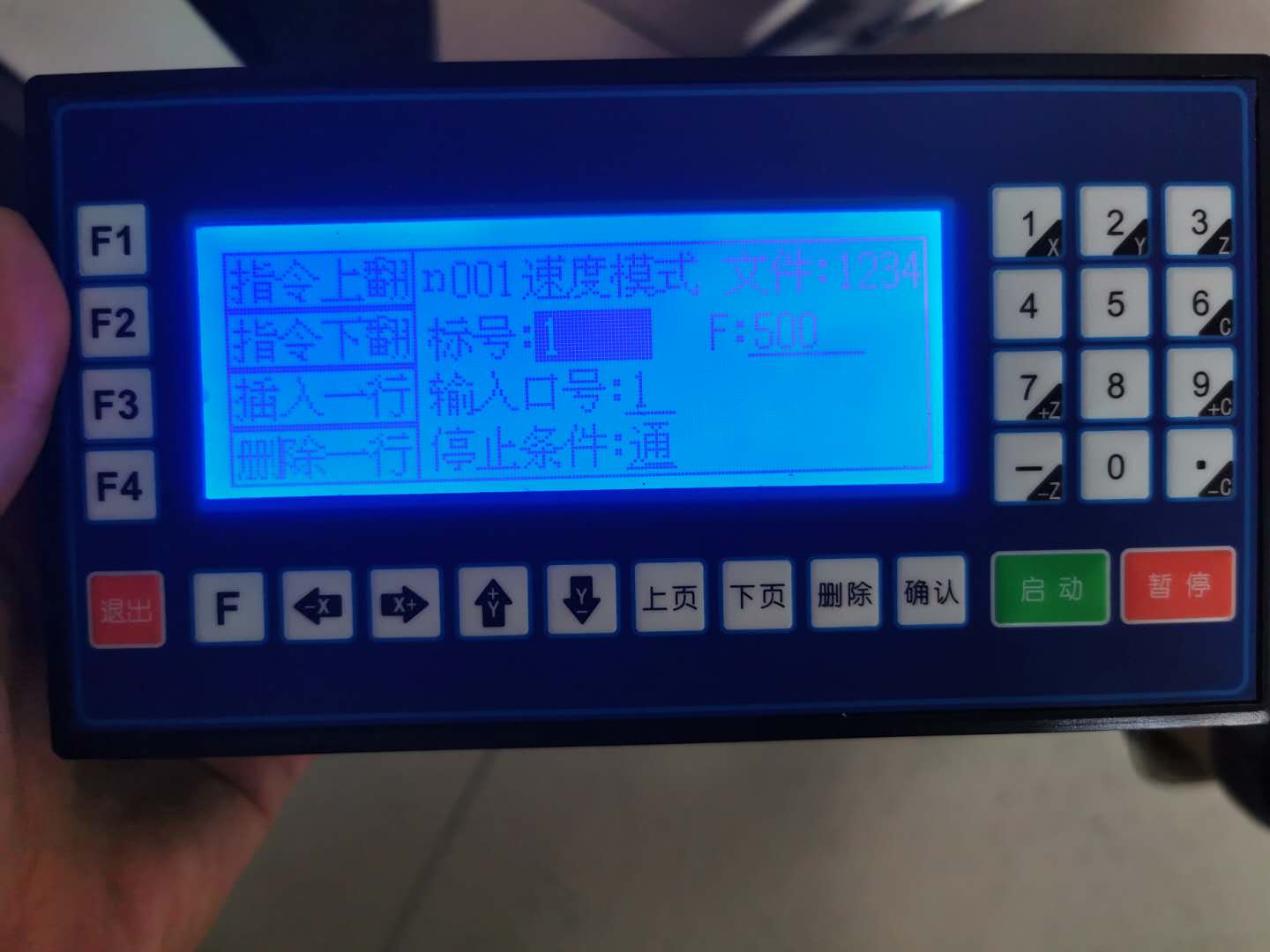

第一步:指令选择“速度模式”,设定速度值:F;输入口号为限位1的输入口。停止条件:通;

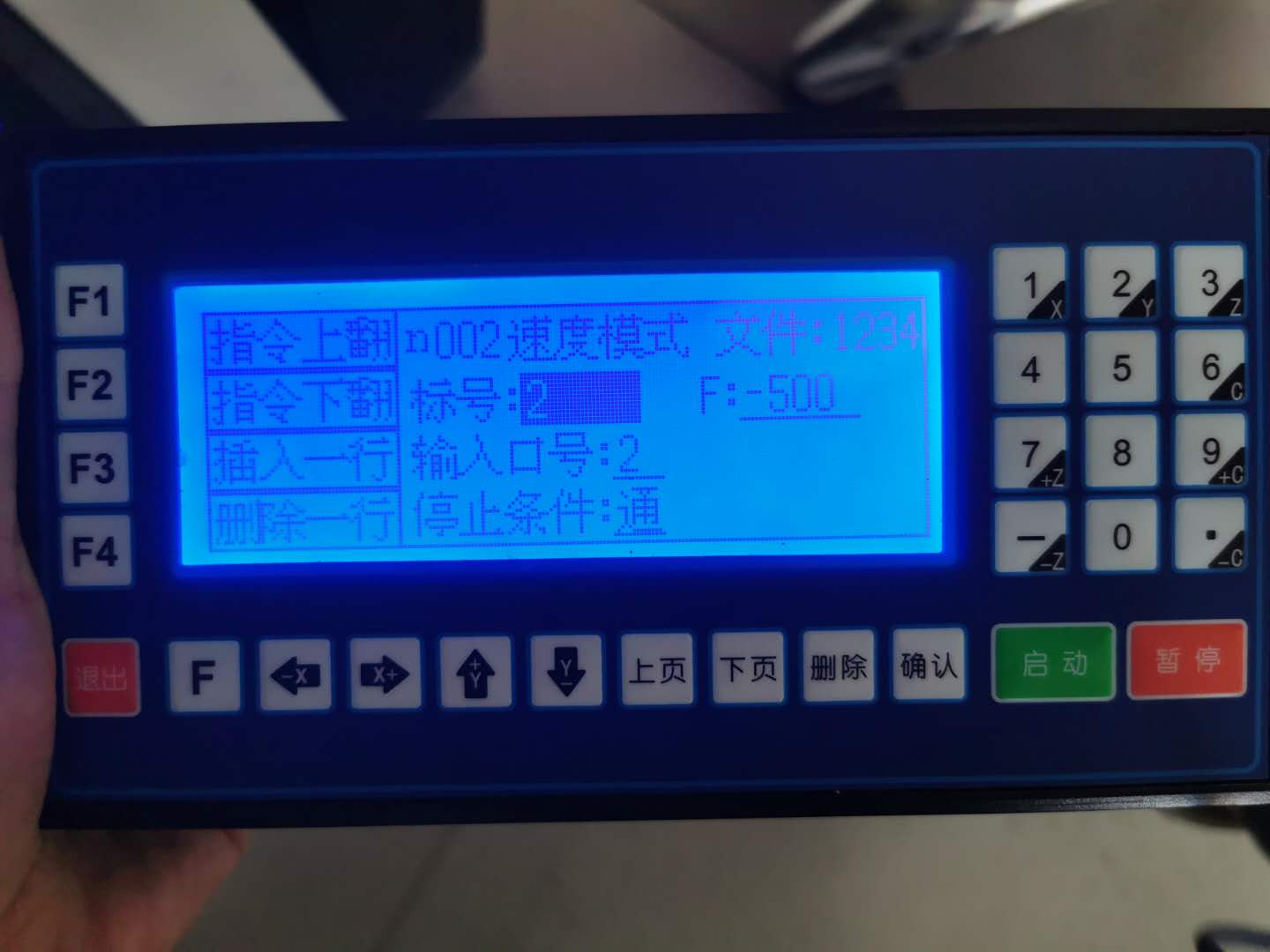

第二步:指令选择“速度模式”,设定速度值:-F(方向取反);输入口号为限位2的输入口。停止条件:通;

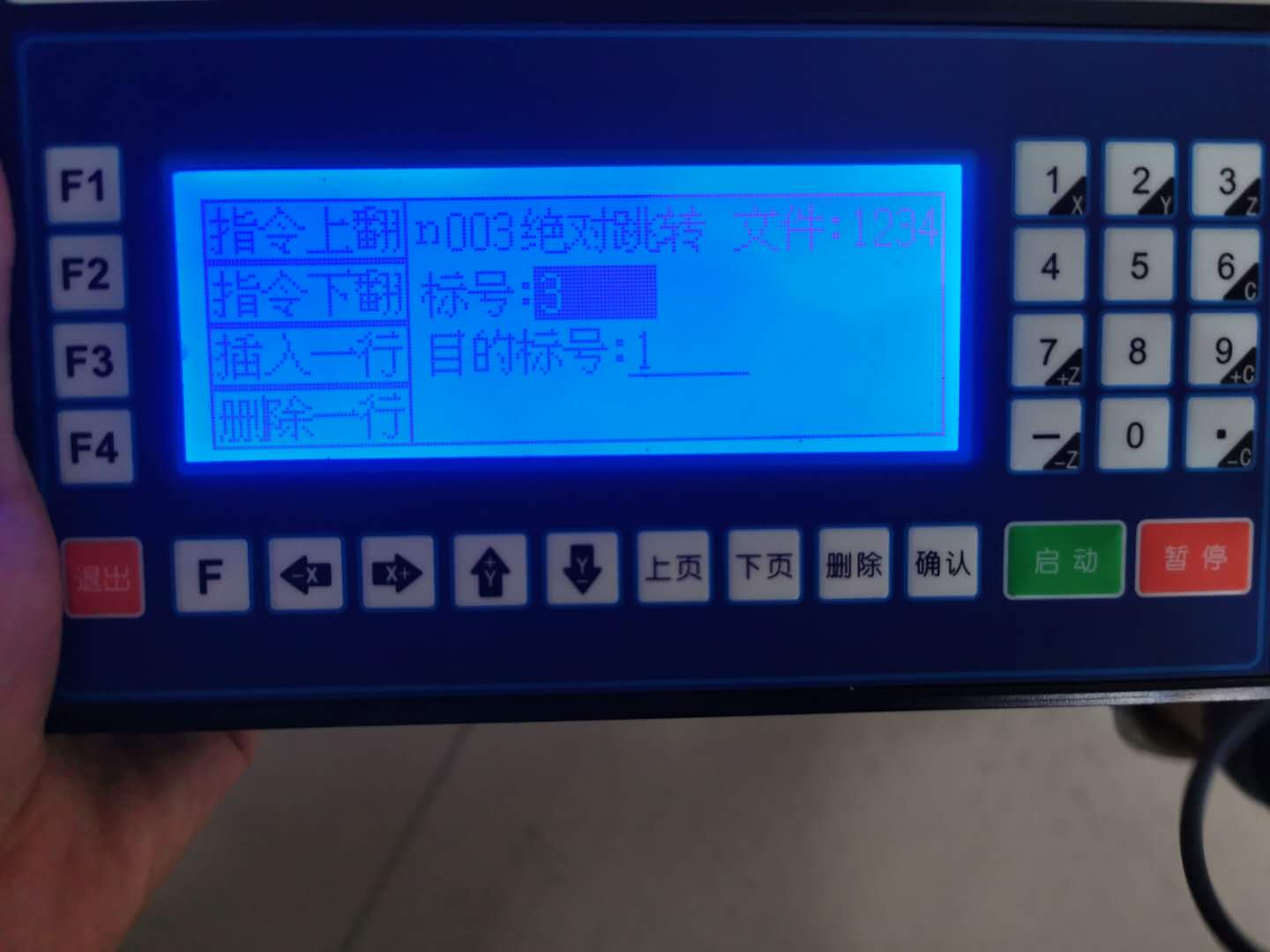

第三步:指令选择“****跳转”,标号:3,目的标号:1(意思是执行完第二步之后程序需要跳转到第一步)实现无限往返运行;

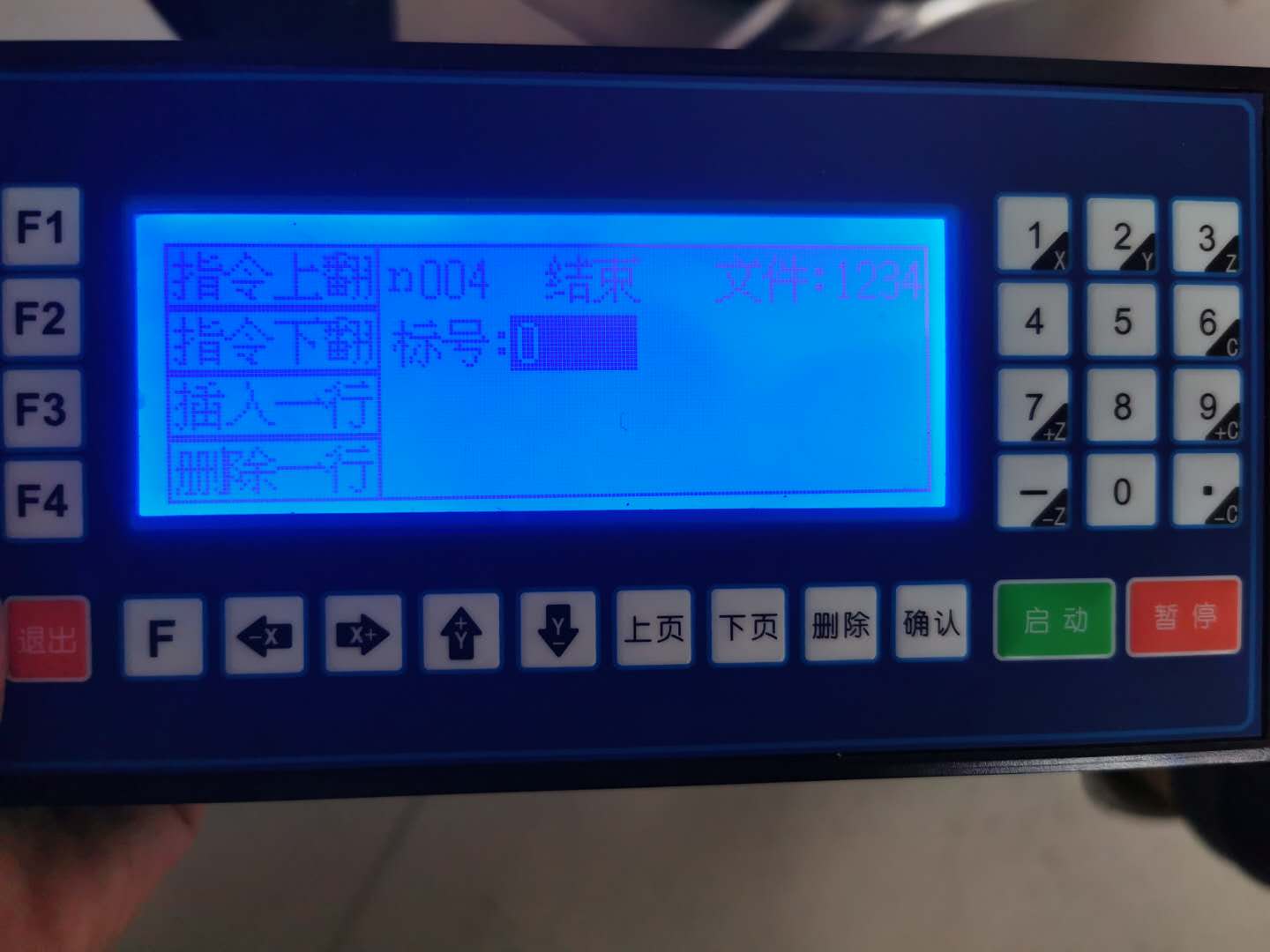

第四步:程序结束;
