高压750W直流无刷电机搭配6A高性能无刷控制器利用数显面板试运行操作(LP)
2020年9月19日



上图高压直流无刷电80BL130S75-3130TK9,电机电压310V,功率750W,转速3000转,具体参数见下表,此款电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。可用于抽油烟机、抽水机等家用器具,以及电控制器、发动机等汽车领域。应用范围非常广泛。


产品尺寸图如下:

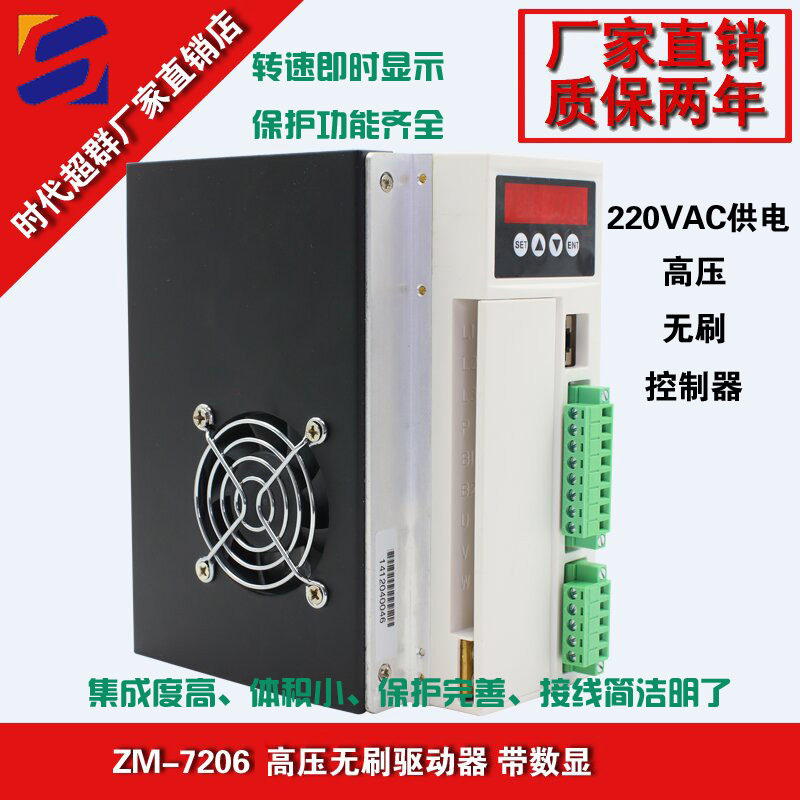

配套的驱动器ZM-7206是我公司自主研发的220V大功率驱动器,主要采用国际****电机专用数字处理器DSP 为核心配以高速度数字逻辑芯片高品质功率模块,组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器可提供:操作面板速度设定,外部模拟电压调速、外部电位器调速,脉宽调速等功能。采用高速核心控制部件控制,具有操作安全(控制部件和功率部件全隔离)、调速方式灵活多样、转速即时显示、保护功能齐全、功率部件提供硬件保护等特点。

电机和驱动器接线注意事项


下面介绍一下,如何利用数显面板对电机调速,正反转,启停控制。

接好线以后上电:显示如下,为正常


内部调速模式的时候,控制端口可以不接。利用面板调试参数调试

blob.png  blob.png

SET键以后,按上下键,调到P0.6,把此参数从0调为1,就可以设置1.多以上的参数了,调整好参数,直接按SET键设置其他参数即可,不用按别的

blob.png  blob.png

按两次SET键,可以编辑成1.几的参数,调整p1.2为0位内部调速模式。为1位外部调速模式。这边调整为0

blob.png  blob.png
