高压ZM-7205A驱动器接线教程讲解(LMD)
2020年10月14日

北京时代超群ZM-7205A驱动器是一款高压驱动器,其进电电压为交流220V 输出电压为直流310V。可输出2A电流

此款驱动不支持内部调速,所以特地为大家讲解一下端口定义及驱动器外接转速和方向 启停等开关的方式

首先还是检查电机线是否连接正确

电机的三根相线顺序,

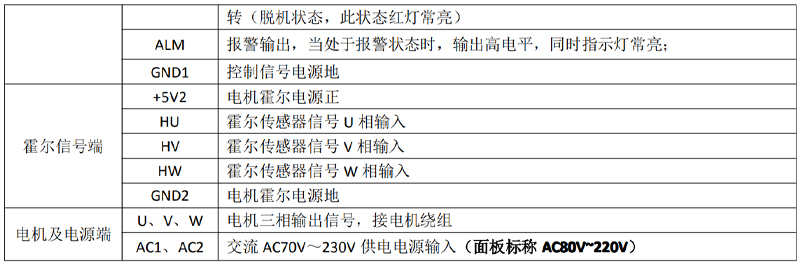

分别对应驱动器的U V W 三个引脚,以及霍尔信号的HU HV HW H+ H-

如果线序不对的话 电机则会出现抖动 无力等现象

(注意:电机安装使用过程中严禁对电机轴敲打 磕碰 容易损坏轴承)




外接调速旋钮 需将控制信号端的+5V1 VSP GND1

外接正反转需要接DIRGND1导通

外接启停需要将 ENGND1端口导通

功能说明

调速方式选择 (VSP/PWM)

外部输入调速: 将外接电位器(5K~10K)的两个固定端分别接于驱动器的 GND1 +5V1 端,将调 节端接于 VSP 端,即可使用外接电位器调速,也可以通过其它的控制单元(PLC、单片机等输入模拟电压到 VSP 端实现调速(相对于 GND1, VSP 端口的接受范围为 DC 0V~+5V,对应电 机转速为 0~额定转速;
刹车制动 (X1) 通过控制端子 X1 高、低电平的转换,可以控制电机的停止和运行。当 X1 为低电平时,电机 刹车停止运行,刹车制动时,红灯灭;当 X1 为高电平或不接时,电机允许运行。(刹车制动 力度可根据用户要求另行调整)
测速信号输出 (FG驱动器提供电机测速脉冲信号,此信号与电机转速成正比,脉冲输出方式为光耦隔离输出。 1、电机转速(RPM)=F÷N×60 F=用频率表实际测得 FG 脚上的频率 N=2 或 4 , 2 极电机的,N=2;4 极电机的, N=4 例如:用户选用 4 对级电机,则:当输出 SPEED 信号为 200Hz 时,电机转速=200÷4×60=3000 转/分。 2、光电隔离,门极输出
电机正/反转信 号 (DIR通过控制端子 DIR 高、低电平的转换,可以控制电机的正反转。 注意:为避免在电机高速运行时突然换向,对电机及机械设备的巨大冲击,当 DIR 端接收到 换向信号,驱动器先让电机减速直到停止,停止约 2S 后,电机改变转向,提速至设定转速。
电机启动/停止 信号(EN通过控制端子 EN 高、低电平的转换,可以控制电机的停止和运行。当 EN 为低电平时,电机正 常运行;当 EN 为高电平或不接时,电机停止工作,处于自由状态,故障灯常亮,使用运行/ 停止端控制电机停止时,电机为自然停车,其运动规律与负载惯性有关。此时驱动器输入电流 ≦20mA。 出厂设置为 EN 和 GND1 短接
报警指示(ALM)正常工作时输出为 4.6V(相对于 GND1),当有过压、过流、霍尔信号错、电机堵转时此信号 为 0V(相对于 GND1),同时红色指示灯常亮。
