SD300交流伺服驱动器点动试运行模式操作方法及参数设置(zd)
2020年10月14日

1.  通电

接通主电路电源,驱动器的显示面板点亮,如果有报警出现,请检查连线。

2.  操作

通电之后,面板显示r 0,按◄键退出到dp-,按▲或▼键来找到Pr-,按两次E键进入Pr000,接着按▲或▼键找到Pr098,按E键进入,通过▲或▼键把数值改为1,然后按E键保存,按◄键退出,此时伺服使能就打开了,接着再按◄键,退出到Pr-,按▲或▼键找到AF-,按E键进入后按▲或▼键找到AF-JG后,按E键进入。点动提示符是“J”,数值单位是 r/min,速度指令由按键提供:


按下▲键并保持,电机按 JOG 速度正转(CCW)运行,松开按键,电机停转,保持零速;按下▼键并保持,电机按 JOG 速度反转(CW)运行,松开按键,电机停转,保持零速。

JOG 速度由参数 Pr076 设置,缺省速度为 100r/min。若电机运行正常,则可进入下一步操作(与上位机控制器联调)。

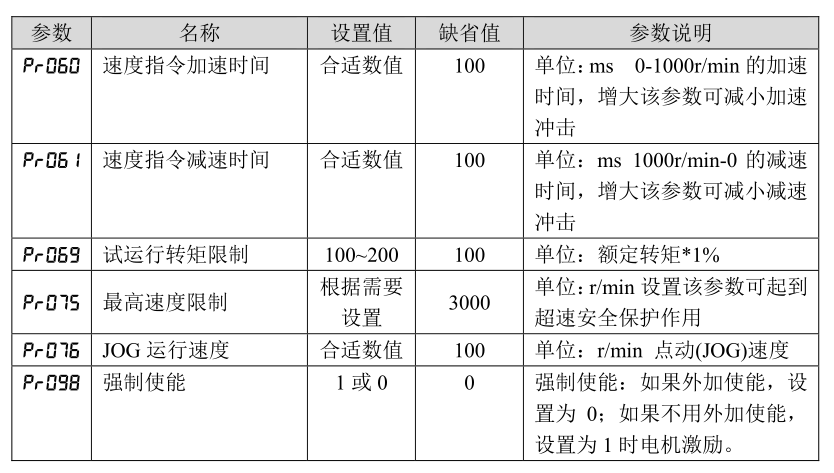

以下是试运行的相关参数表,修改方法与Pr098的方法一样:
