会碰到一些客户问控制器怎么编程。电机，驱动器怎么接线等问题。电话打了无数遍终于搞明白了。但是时间也浪费了。根据这种现象，公司提供了配电箱集成服务，只要客户把自己设备想实现的功能高速技术人员，技术人员就会根据客户的需求把所需要的运控设备集成到配电箱中，客户只要插上电源，按下按钮，即可轻松工作。
上图为客户定做的一天600W伺服电机单轴控制箱，可利用控制器面板调速器调速，绿色按钮是启动，红色按钮是停止，两单开关切换内外部模式，一种模式是用按钮控制电机启动。另外一种模式使用24V信号控制电机启动，中间通过继电器，转换成开关信号给控制，内部图如下：
控制箱内一套600W的交流伺服电机驱动套装，一台24V电源和一个CS10-3电位器调速控制器。两个按钮开关，一个是启动一个是停止。具体产品如下：
上图为时代超群推出的新款高性价比60交流伺服电机驱动套装。XK60AEA06030-SC3。1.91N.M 600W 3000转 电机法兰60*60，轴径14mm，此电机出力大，响应快，速度高，转动平滑，力矩稳定。配套驱动XKM-30A采用双成PCB制版性能更稳定，数码管实时显示转速，按键可随时更改驱动参数；电路板表面喷涂厚层三防漆，防尘、防潮、防静电，抵制恶劣环境，驱动器内部采用井TI芯片、****高品质保证。
伺服电机是在其额定转速范围内，属于恒力矩输出。且本身具有多种反馈调节，用来保证伺服电机的运行精度以及输出力矩的精度。
驱动器 U、V、W 的接线端子必须与电机端子 U、V、W 一一对应，注意不能用调换三相端子的方法来使电机反转，这一点与异步电动机完全不同。 由于伺服电机流过高频开关电流，因此漏电流相对较大，电机接地端子必须与伺服驱动器接地端子 PE 连接一起并良好接地。因为伺服驱动器内部有大容量的电解电容，所以即使切断了电源，内部电路中仍有高电压。在电源被切断后，最少等待 5 分钟以上，才能接触驱动器和电机。接通电源后，操作者应与驱动器和电机保持一定的距离。长时间不使用，请将电源切断。
可实现位置控制，速度控制，扭矩控制，主要应用于一下领域

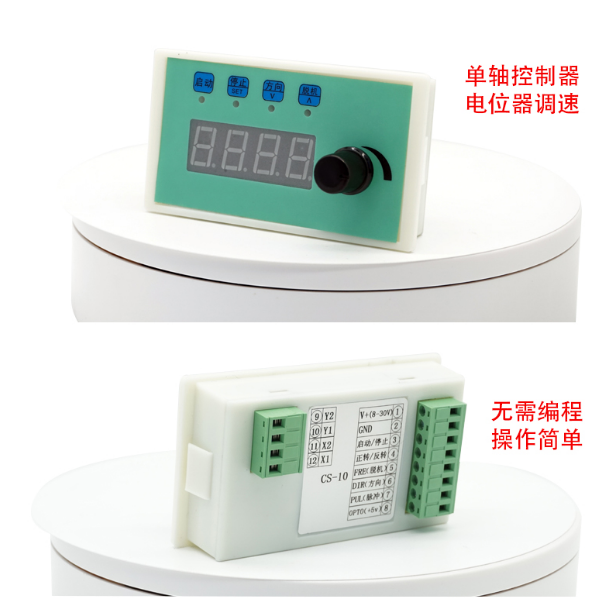

上图为时代超群CS10-3脉冲发生器可以控制步进电机，伺服电机,电机转速0-1000转每分钟,方波，无极可调。外接启停、方向可以实现外部控制,具有调速、定长功能。 此控制器有一个最常用的限位功能，常用于导轨控制，来控制电机带动丝杆做往复运行。此款控制器实现碰到限位开关就反转的功能，也可以实现碰到限位开关就停止的功能。
如果设置为碰到限位就反转的话设置如下：
如何设置为碰到限位就停止：  现款的控制器有模式5，含义是速度控制，遇限位时停止。大大方便了客户控制 客户通常使用的限位开关有两用，一种是两根线的接触样式限位开关，另外一种是感应式限位开关，通常为三根线
基础接线方式：
1、 机械行业：加工中心、数控冲床、折弯机、剪板机、PLC程序控制器、各款汽车检测设备、组装设备、焊接设备。 2、 印刷行业：晒板机；印刷机、胶印机、轮转机、激光照排、打样设备，全自动冲板机、喷绘机；折页机、切纸机、锁线机胶订机、全自动瓦椤纸板（箱）生产线、自动送纸上胶机、电脑三边封袋机、无轴高速胶印机等。 3、 医疗行业：监护仪、B超机、CT控制箱、心电图（脑电图）测试仪、X光机、切片机、血液透析机、温控仪等。 4、 食品行业：杀菌机、均质机、标贴机、制罐机、流量控制仪、封口机、包装机、咖啡机等。 5、 橡胶轮胎行业：钢丝带束层生产线、内衬层挤出生产线、钢丝压延机、双复合挤出机、钢丝帘布裁断机、重型密炼机、子午线轮胎钢丝机等 6、 电梯行业：各类电梯的门控制、楼层控制。
联系方式：QQ:467102884 电话：13811070445（刘女士）
