此款驱动器默认5V信号电压，所以在连接PLC，

单片机或车床控制系统时一定要核对清楚脉冲的信号电压哦！

如图所示，此种接线方式为“5V差分信号”接法

另有共阴与共阳两种接线方法

若为共阳 则取PP+ 32与PD+ 34针脚 连接至控制系统的24V脉冲公共端，

并且串接2K电阻于PP+ 32与PD+ 34。

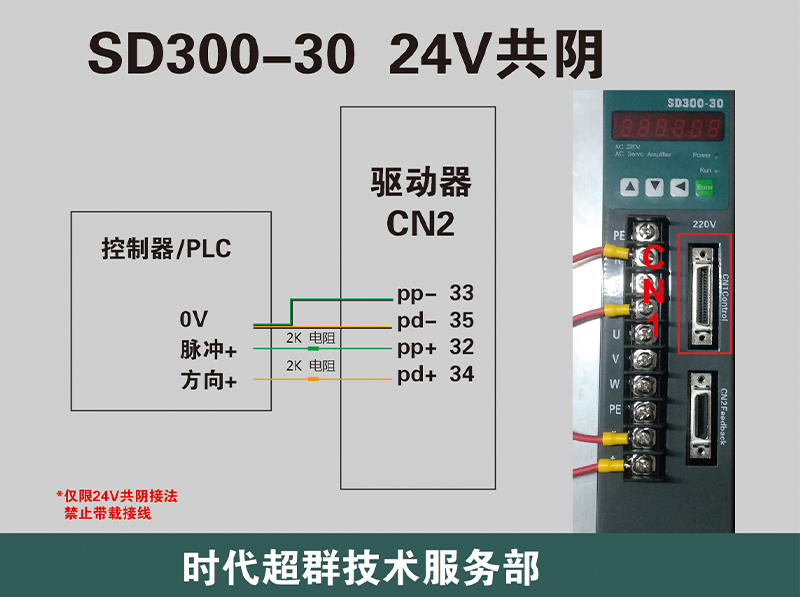

若为共阴则取PP- 33与PD- 35针脚 连接至控制系统的0V脉冲公共端，

并且串接2K电阻于PP+ 32与PD+ 34。

信号线接好后，需要更改驱动器的内部参数

位置模式需要将PA004的参数更改为0 按确认键返回上一层

这个时候要确认一下使能方式，如果要内部控制使能的话

需要将PA20和PA53的参数均改为1

更改参数后按绿色键保存，然后返回功能选项 找到EE 按绿色进入EE-SET 长按保存显示FiNiSH保存成功，重新上电即可正常使用

以上为XKM-30A位置控制的简介，想要了解更多请来电咨询哦
