1、面板按键

面板由 6 个 LED 数码管显示器和 4 个按键↑、↓、←、Enter 组成，用来显示系统各种状态、设置参数等。操作是分层操作，←、Enter 键表示层次的后退和前进，Enter 键有进入、确定的意义，←键有退出、取消的意义；↑、↓键表示增加、减少序号或数值大小。如果按下↑、↓键并保持，则具有重复效果，并且保持时间越长，重复速率越高。

如果 6 个数码管或最右边数码管的小数点显示闪烁，表示发生报警。POWER 指示灯点亮表示主电源已上电，RUN 指示灯点亮表示电机正在运转。

2、手动调速

（1）接通控制电路电源(主电路电源暂时不接)，驱动器的显示器点亮，如果有报警出现，请检查连线。

（2）接通主电路电源，POWER 指示灯点亮。

（3）首先在静止界面，按←键，退出到dp-，接着按↑或↓键找到pa001，按Enter键进入，通过↑键把数值调为385，按Enter键确认，按←键退出，然后通过↑键找到pa004，按Enter键进入，按↑键把数值改为2，然后按Enter键确认，按←键退出，一直退出到pa-。按↑或↓键找到Sr-，按Enter键进入。

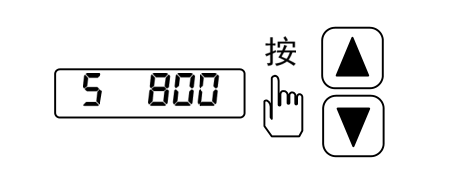

（4）速度试运行操作状态时提示符为“S 0”，数值单位是 r/min，系统处于速度控制方式，速度指令由按键提供，用↑、↓键改变速度指令，电机应按给定的速度运转。
