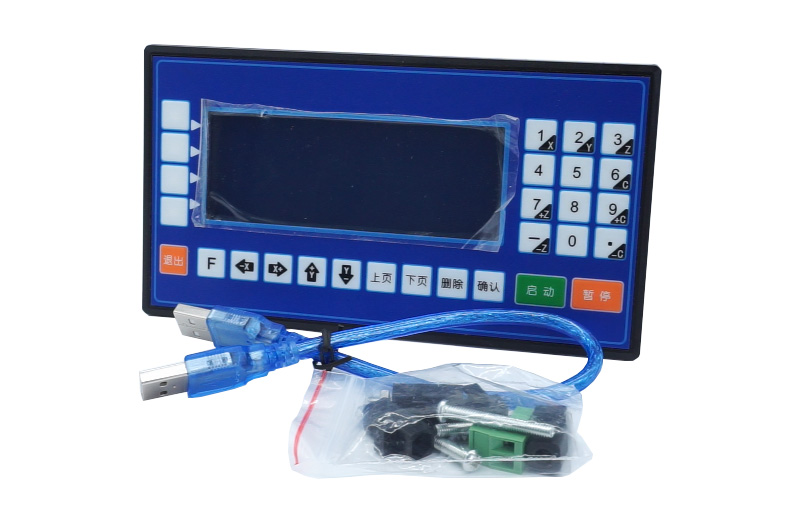

北京时代超群文本控制器TCC55接线调试讲解

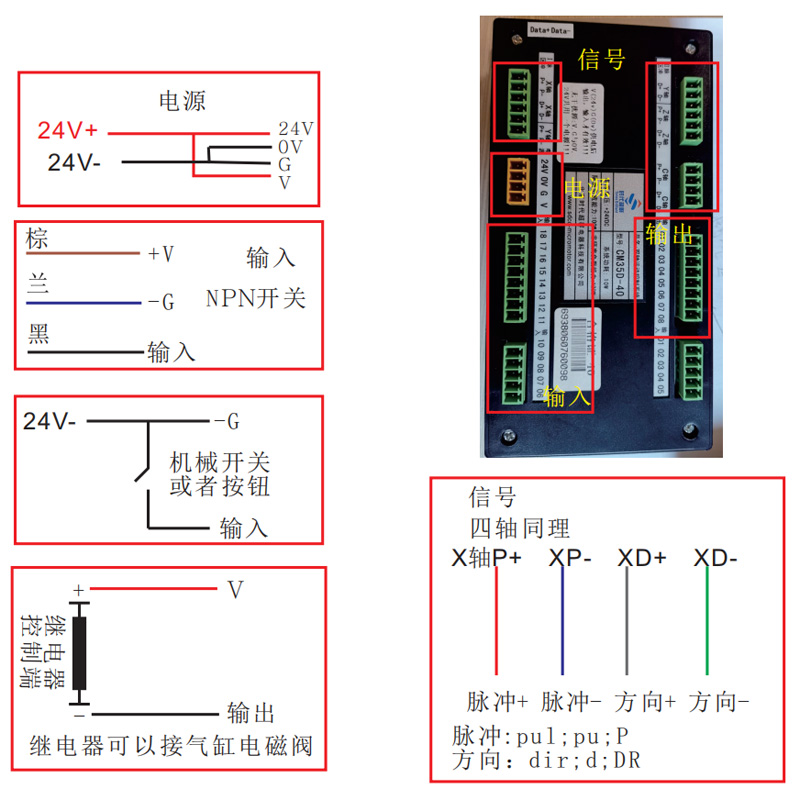

首先电源线一共有四个端口（黄色端子或黑色端子为电源，其余为绿色）用1234来表示 1和4号接24V 2和3号接0V,四个端口全部接通方可正常使用

方向脉冲接法如上图右下角，为“5V差分”接法 接好电源和脉冲线之后就可以操作面板进行手动移动 或者编程编参了，用户登录密码为123456

如果需要外接开关，请将开关的负极接入1-16号输入端口的任意一个，然后进入IO设置 给所接开关输入口赋值，如“启动 暂停 急停 零点” 等。也可通编程来的“条件跳转”“速度模式”“程序暂停”指令来实现相应的功能

如果需要控制气缸，电磁阀 请配合继电器使用，将24V继电器常开型的负极接入1-8号输出端口的任意一个，然后可通过IO设置赋值，用输入口的外接开关来手动控制继电器吸合，或者通过编程 编辑“控制输出”指令来实现继电器的吸合
