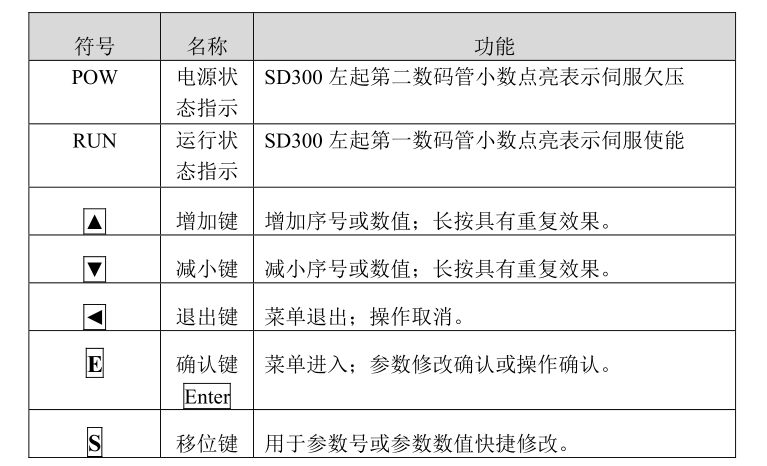

SD300 系列面板由 5 个 LED 数码管显示器，5 个按键▲、▼ 、 ◄ 、E、S ，用来显示系统各种状态设置参数等。

操作都是分层操作，由主菜单逐层展开，操作面板如下图所示：

SD300  操作面板

参数采用参数段+参数号表示，百位数是段号，十位和个位是参数号。例如参数 Pr105，段号是“1”，参数号是“05”，数码管显示为“ Pr105 ”。

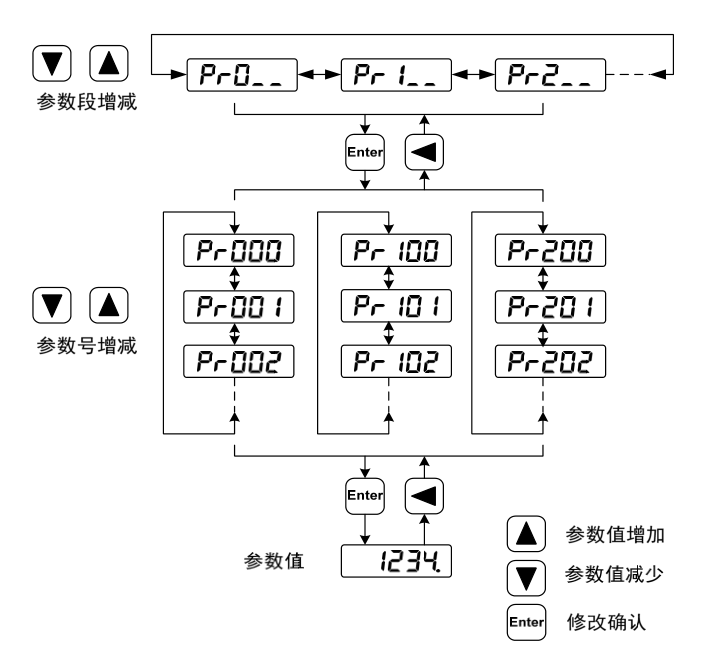

在主菜单下选择参数设置“ Pr-  ”，按 Enter 键进入参数设置方式。首先用▲、▼键选择参数段，选中后，按 Enter 键，进入该段参数号选择。其次再用▲、▼键选择参数号，选中后，按 Enter 键显示参数值。

用 ▲ 、 ▼ 键可以修改参数值，按 ▲ 或 ▼ 键一次，参数增加或减少 1，按下并保持 ▲ 或▼ 键，参数能连续增加或减少。用 S 键可以改变当前被修改的参数位（个位、十位、百位、千位或万位），当某参数位处于被修改的模式时，该参数位对应的数码管小数点被点亮，参数值被修改时，数码管小数点闪烁，按 Enter 键确定修改数值有效，此时数码管小数点常亮不闪烁，修改后的数值将立刻反映到控制中(部分参数需要保存后重新上电才能起作用)。

此后还可以继续修改参数，修改完毕按◄键退回到参数号选择状态。如果对正在修改的数值不满意，不要按 Enter 键确定，可按◄键取消，参数恢复原值。

修改后的参数并未保存到 EEPROM 中，若需要****保存，请使用参数管理中的参数写入操作。

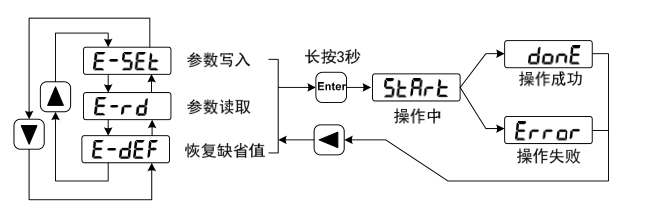

参数写入

设置电机代码

接通主电路电源，驱动器的显示面板点亮，如果有报警出现，请检查连线。按下述步骤

设置电机代码参数：

1、 修改操作密码(参数 Pr000)为 316；

2、根据电机型号设置电机代码（参数 Pr002），以下为电机代码表：
