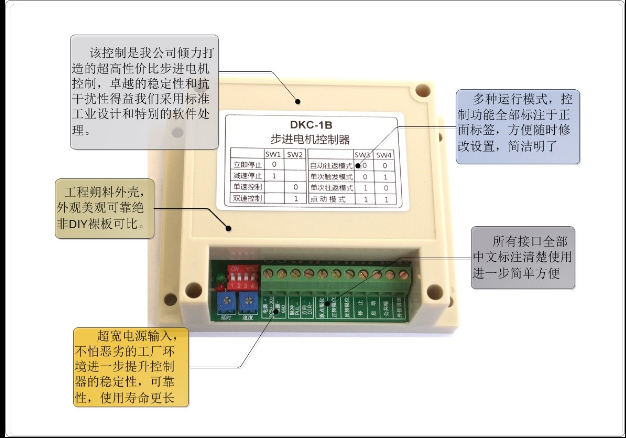

DKC-1B 是由我公司自主开发的一款经济型步进电机控制器。该控制器使

用进口原装高速智能芯片做为平台，软件上秉承了原 DKC-1 的稳定性，可靠

性和强抗干扰性。适用于各种环境恶劣的工厂现场。同时增加了一些功能，

使得控制器更加的实用，方便。该控制器适用于传感器控制的往返运动控制，

定长控制，速度控制等。

1 超宽电压输入：DC6-32V

2 多重保护功能：有反接保护，过压保护，过流保护

3 调速性能：有单/双速调速功能，单速调速时板载调速外接调速智能自动

切换

4 加减速：****化的 S 型加速，有立即停止/减速停止功能

5 输出频率：****可输出 20KHz 脉冲频率。

6 输入输出：输入输出全部光耦隔离，输出为负脉冲。输入信号底电平有效。

7 延时功能：在电机反转前有 0.2S-6S 的延时时间可调。VR1 电位器调节。

主要功能有

1, 自动往返模式：

该模式控制器触发启动后，电机会在正转限位与反转限制位之间自动来回运动。直到触发停止输入。电机在到达正转限位或者反转限位停止后会有 0.2S-6S的延时暂停后再启动运行，延时时间由 VR1 调节。运行速度由 VR2 调节或者是外接调速调节。

2 单次触发模式

该模式触发启动后，电机正转当碰到正转限位后电机停止，如果再次触发启动电机会反转，当碰到反转限位后电机停止。再次触发启动电机重复正转如此循环。

3 单次往返模式

该模式是触发启动后，电机正转当碰到正转限位后停止，经过 0.2S-6S 的延

时后开始反转当碰到反转限位后电机停止。

4 点动模式

启动端与公共端连接正转，放开停止

停止端与公共端连接反转，放开停止

该模式下首次启动回原点功能是没有的。
