开机界面

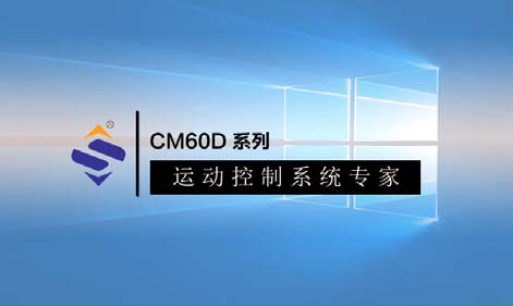

控制器电源接通，7 英寸彩色显示屏亮起，首先显示开机界面，开机界面出厂默认如图所示， 带有本司的 LOGO。开机界面显示图片用户可随意设置，通过 U 盘将格式合适的图片导入控制器中， 图片格式和U 盘导入方式下面将会介绍。

在开机界面停留一定时间，将自动进入下一界面。控制器默认进入手动界面。用户也可以通过参   数设置选择进入手动还是自动界面。

控制器提供了 1 路插入 U 盘接口，U 盘作为 PC 机上位机软件和控制器的媒介，将在上位机软件中设置的参数、工程、程序和开机图片导入控制器中。

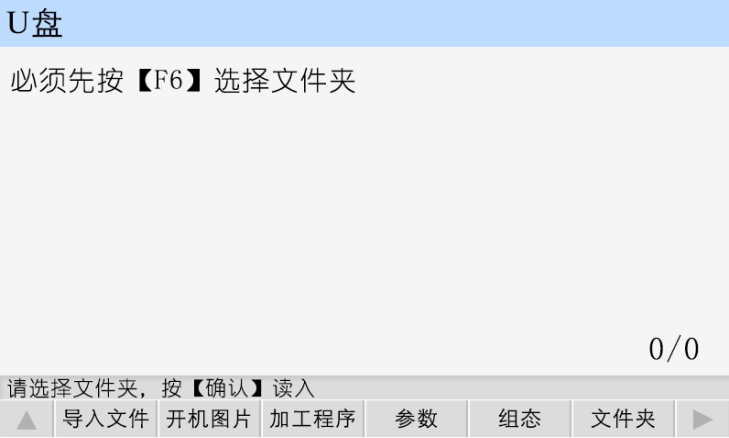

将 U 盘插入控制器中，登录用户，按“U”盘，界面显示如图所示。根据提示，按“F6”键，

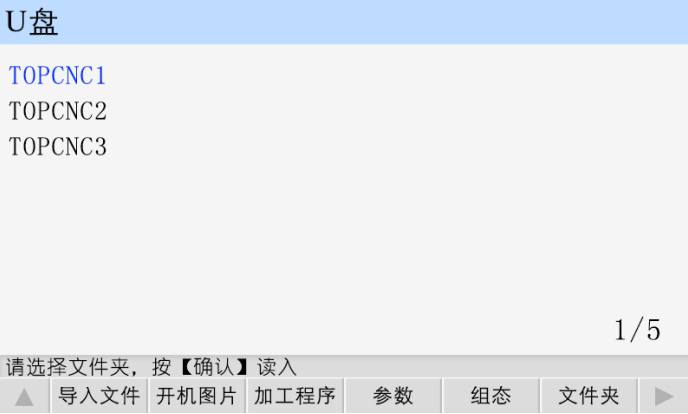

界面如图所示。通过上、键选中文件 ，上、下页键翻页。选好文件，按“确认”键。然后再进行导入图片、程序等操作。下面分别介绍如何导入文件。

按“F2”键，打开 U 盘中的图片，按光标键上下移动光标，选中开机图片，再按“F1”键，等待一会儿，将图片完全导入控制器。此图片作为控制器上电后的开机界面。

图片要求：分辨率 800*480；24 位色，文件尾缀以.BMP 命名。

按“F3”键，打开 U 盘中的程序，按光标键上下移动光标，选中程序，再按“F1”键，等待一会， 将程序导入控制器。此程序在程序管理以 9001 起始命名。作为自动执行运行的程序。

按“F4”键，打开 U 盘中的设备参数，再按“F1”键，将设备参数加载到控制器中。设备参数为IO 设置和参数设置中的参数。

按“F5”键，打开 U 盘中的组态，再按“F1”键，将组态功能导入控制器中。（不需要移动光标， 按一下“F1”键，能将 U 盘中所有与组态功能相关的全部导入控制器中）
