无刷电机有三个霍尔是干嘛的(WTH)
2020年10月31日


  无刷电机三个绕组互成120度,为了测量对应转子的三个位置,三个霍尔也应该互成120度分布,这样引线将在电机内绕行较远,才能引出电机,实际接线中,可以在2只120度之间的霍尔中间(相隔60度)设置一个反向霍尔,相当于在对面设置一个同向霍尔,在此引出线可以达到最短。

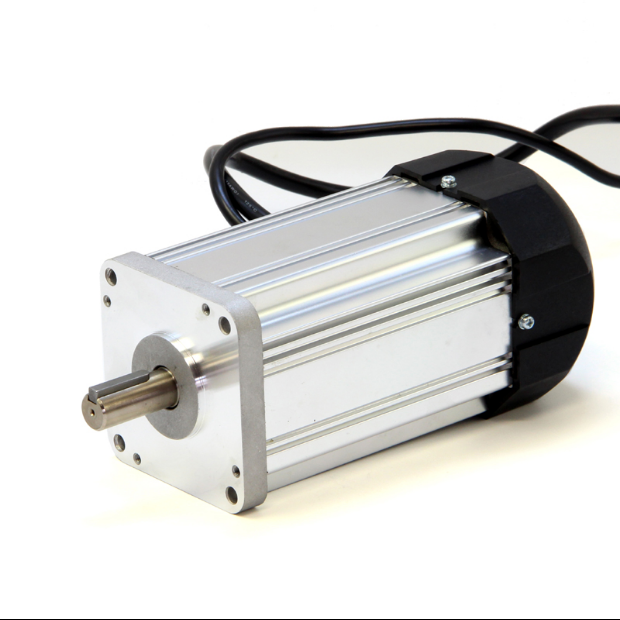

  无刷直流电机不使用机械的电刷装置,采用方波自控式永磁同步电机,以霍尔传感器取代碳刷换向器,以钕铁硼作为转子的永磁材料,性能上相较一般的传统直流电机有很大优势。


  具有高效率、低能耗、低噪音、超长寿命、高可靠性、可伺服控制、无级变频调速等优点,至于缺点是比有刷的贵、不好维护,广泛应用于航模、高速车模和船模。


  不过,单个的无刷电机不是一套完整的动力系统,无刷基本必须通过无刷控制器也就是电调的控制才能实现连续不断的运转。普通的碳刷电机旋转的是绕组,而无刷电机不论是外转子结构还是内转子结构旋转的都是磁铁。所以任何一个电机都是由定子和转子共同构成的。


  无刷电机的定子是产生旋转磁场的部分,能够支撑转子进行旋转,主要由硅钢片、漆包线、轴承、支撑件构成;而转子则是黏贴钕铁硼磁铁,在定子旋转磁场的作用进行旋转的部件,主要由转轴、磁铁、支持件构成。除此之外,定子与转子组成的磁极对数还影响着电机的转速与扭力。

blob.png联系人:王工18501531992
